P_2x3T_045_C

Parts committed by Bolla Gino on date 1/29/2007

PartID
BBMBBM_045-2x3T
VHDI2x3_418

ROCROC waferLabel
ROC0XE4K3KT67D
ROC1XE4K3KT67A
ROC2XE4K3KT61C
ROC3XE4K3KT65D
ROC4XE4K3KT66B
ROC5XE4K3KT61D

Inspected by Arndt Kirk on date 1/31/2007
LR_dev0.070
LL_dev0.068
FINAL COMMENT by Arndt KirkNo assembly problems. No wirebond problem.

PLAQUETTE made READY for testing on 1/31/2007 by Arndt Kirk

P_2x3T_045_Con 2/1/2007 10:08 AM

P_2x3T_045_C-1on 2/2/2007 12:31 PM

P_2x3T_045_C-1on 2/2/2007 12:31 PM

PLAQUETTE TESTED on 2007-02-02 by Isaac Childres

[IMAGE] of
IV_XML-File
Maximum Voltage 440 V

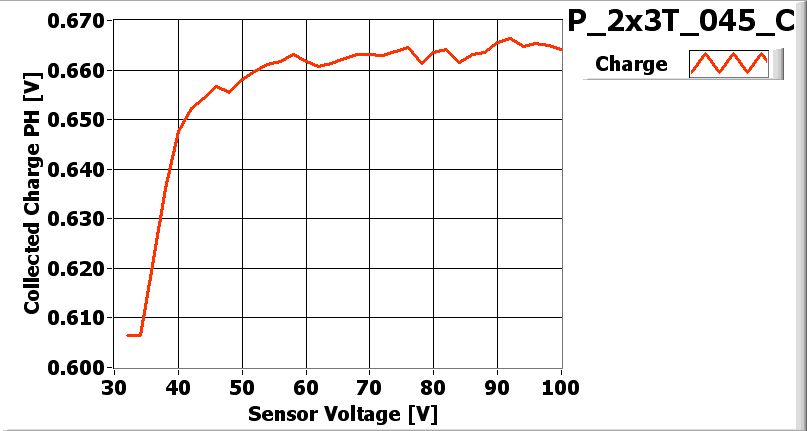

[IMAGE] of
LASER_XML-File
Depletion Voltage 46 V
Operational Voltage 86 V

ROCROC0ROC1ROC2ROC3ROC4ROC5
Ibias_DAC134130142130144134
Vana127124114127141124
Cal_Del888269947886
Vthrs_Comp728079788774
Unbumped201201
Dead001000
Noisy000000
Undecoded000000
Total BAD202201

ASSEMBLY_XML-File SUMMARY_XML-File, and SUMMARY_PER_ROC_XML-File

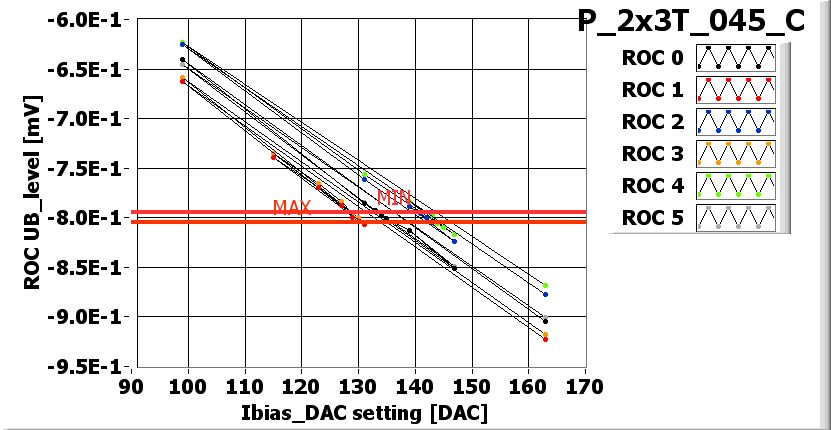

[IMAGE] of I_BIAS_DAC_XML-File

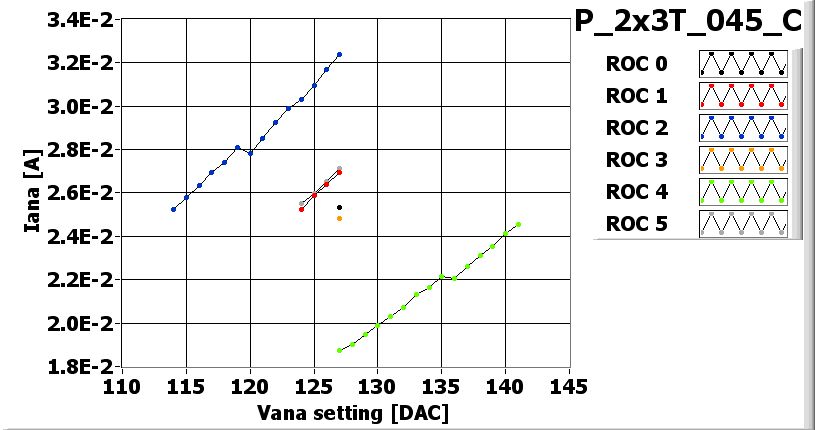

[IMAGE] of VANA_XML-File

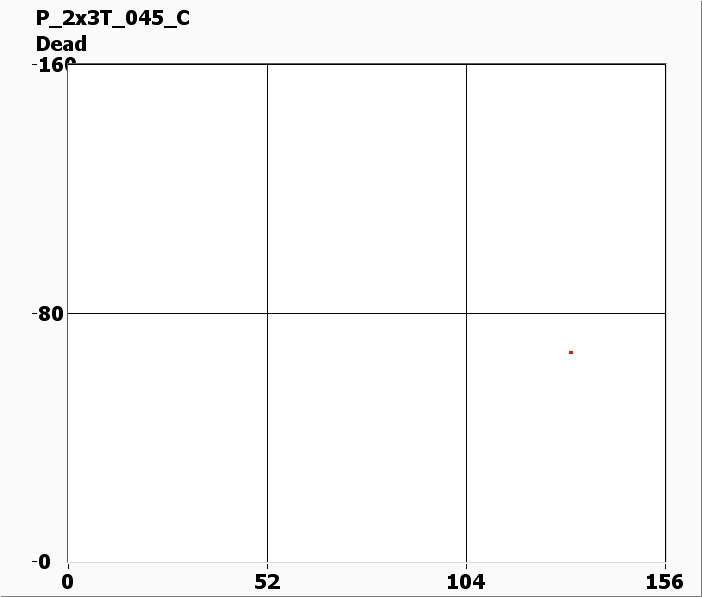

[IMAGE] of DEAD_XML-File

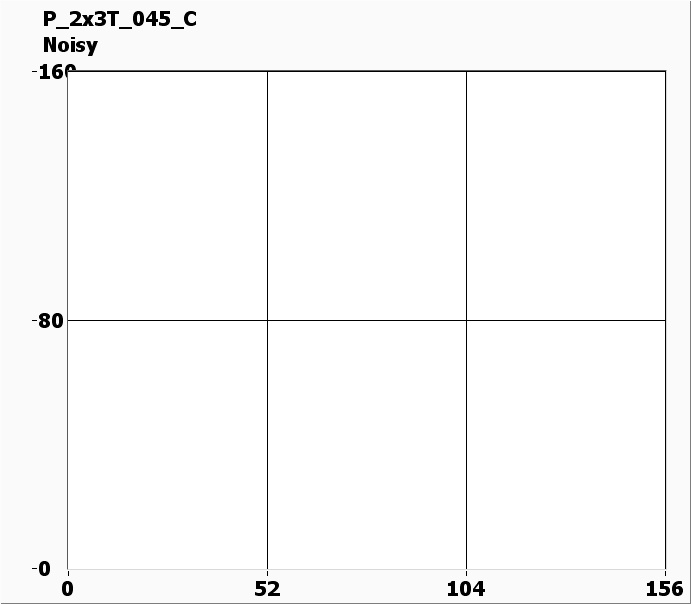

[IMAGE] of NOISY_XML-File
[IMAGE] of UNDECODED_XML-File

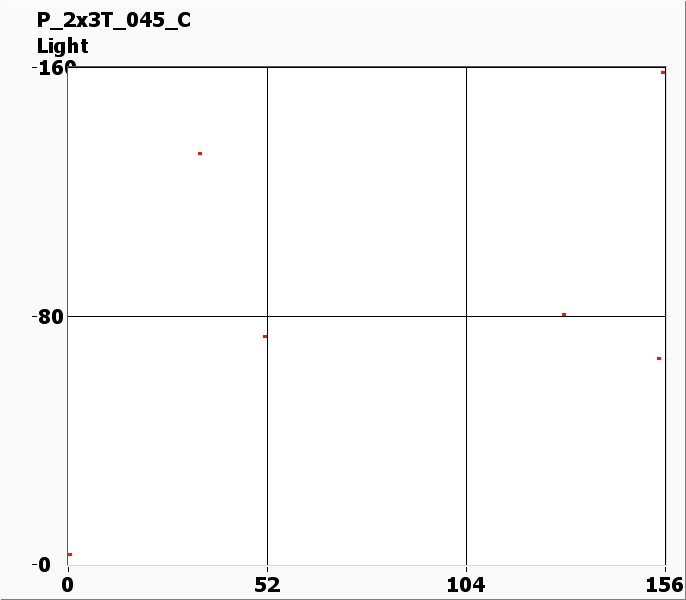

[IMAGE] of LIGHT_XML-File

Noise MAP

[IMAGE] of

Efficiency MAP

[IMAGE] of

ROC0 NOISE[IMAGE] of [IMAGE] of MEAN = 4.380663

SIGMA = 0.336252
ROC1 NOISE[IMAGE] of [IMAGE] of MEAN = 4.563302

SIGMA = 0.361686
ROC2 NOISE[IMAGE] of [IMAGE] of MEAN = 4.522479

SIGMA = 0.336514
ROC3 NOISE[IMAGE] of [IMAGE] of MEAN = 4.000457

SIGMA = 0.301115
ROC4 NOISE[IMAGE] of [IMAGE] of MEAN = 4.717784

SIGMA = 0.389007
ROC5 NOISE[IMAGE] of [IMAGE] of MEAN = 4.306569

SIGMA = 0.327042

PLAQUETTE READY TO BE POTTED

PLAQUETTE encapsulated on 2/7/2007 by Arndt Kirk

P_2x3T_045_C-2on 2/8/2007 3:07 PM

P_2x3T_045_C-2on 2/8/2007 3:07 PM AFTER POTTING

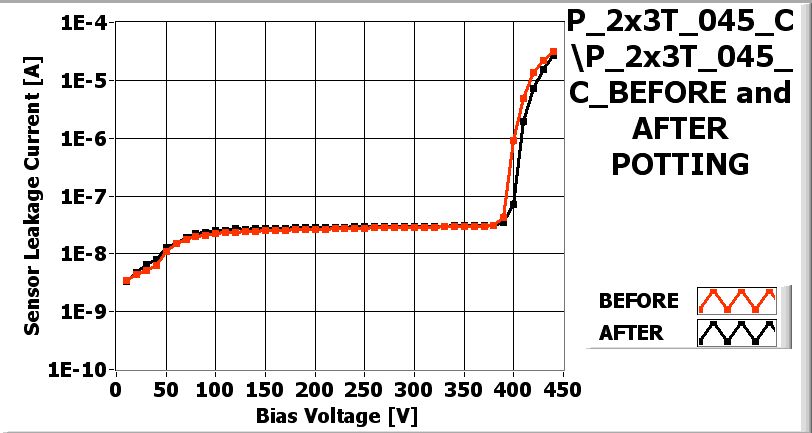

[IMAGE] of

BAD CHANNELS COMPARISON Before/after ENCAPSULATION

ROCDEADNOISYUNDECODEDTESTDLIGHT
ROC00/00/00/00/02/2
ROC10/00/00/00/00/0
ROC21/10/00/00/01/1
ROC30/00/00/00/12/3
ROC40/00/00/00/10/0
ROC50/00/00/01/01/2

DEVICE READY FOR SHIPPING

Shipped on date 2007-02-09
