Parts committed by Arndt Kirk on date 3/1/2007
Part | ID |
---|---|
BBM | BBM_116-2x3B |
VHDI | 2x3_484 |
ROC | ROC wafer | Label |
---|---|---|
ROC0 | W34_XA4K3PT | 29A |
ROC1 | W34_XA4K3PT | 28D |
ROC2 | W34_XA4K3PT | 28B |
ROC3 | W34_XA4K3PT | 04D |
ROC4 | W34_XA4K3PT | 05B |
ROC5 | W34_XA4K3PT | 05D |
Inspected by Arndt Kirk on date 3/5/2007
LR_dev | 0.059 |
LL_dev | 0.051 |
FINAL COMMENT by Arndt Kirk | No assembly problems. No wirebond problem. |
PLAQUETTE made READY for ENCAPSULATION on 3/5/2007 by Arndt Kirk
PLAQUETTE encapsulated on 3/6/2007 by Ozhan Koybasi
PLAQUETTE made READY for testing on 3/6/2007 by Ozhan Koybasi
P_2x3B_116_Aon 3/9/2007 9:39 AM
P_2x3B_116_Aon 3/9/2007 9:39 AM
PLAQUETTE TESTED on 2007-03-09 by Cameron McKinney
|
||||
|
ROC | ROC0 | ROC1 | ROC2 | ROC3 | ROC4 | ROC5 | |
Ibias_DAC | 156 | 140 | 134 | 136 | 140 | 122 | |
Vana | 128 | 127 | 131 | 132 | 133 | 141 | |
Cal_Del | 78 | 97 | 95 | 93 | 93 | 92 | |
Vthrs_Comp | 85 | 79 | 78 | 73 | 76 | 70 | |
Unbumped | 0 | 0 | 0 | 0 | 0 | 0 | |
Dead | 0 | 0 | 0 | 0 | 0 | 0 | |
Noisy | 0 | 0 | 0 | 0 | 0 | 0 | |
Undecoded | 0 | 0 | 0 | 0 | 0 | 0 | |
Total BAD | 0 | 0 | 0 | 0 | 0 | 0 |
ASSEMBLY_XML-File | SUMMARY_XML-File, and SUMMARY_PER_ROC_XML-File |

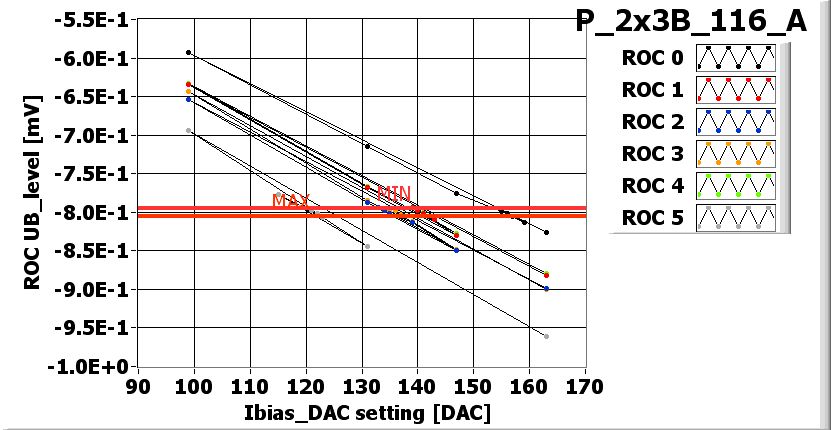

I_BIAS_DAC_XML-File | |

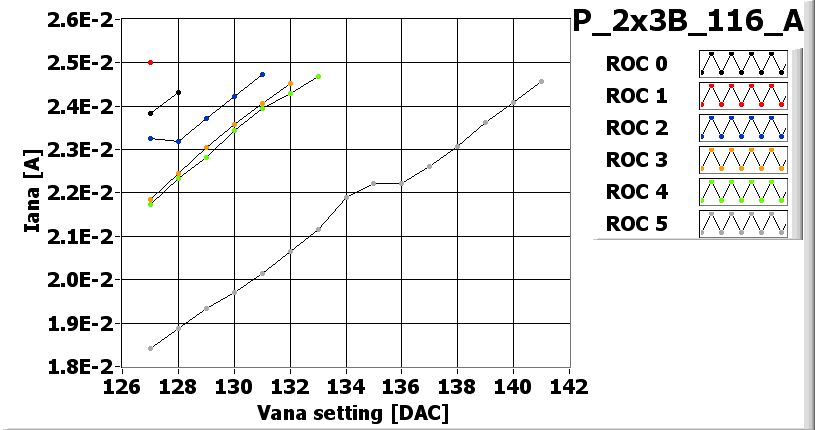

VANA_XML-File | |
DEAD_XML-File | |
NOISY_XML-File | |
UNDECODED_XML-File | |

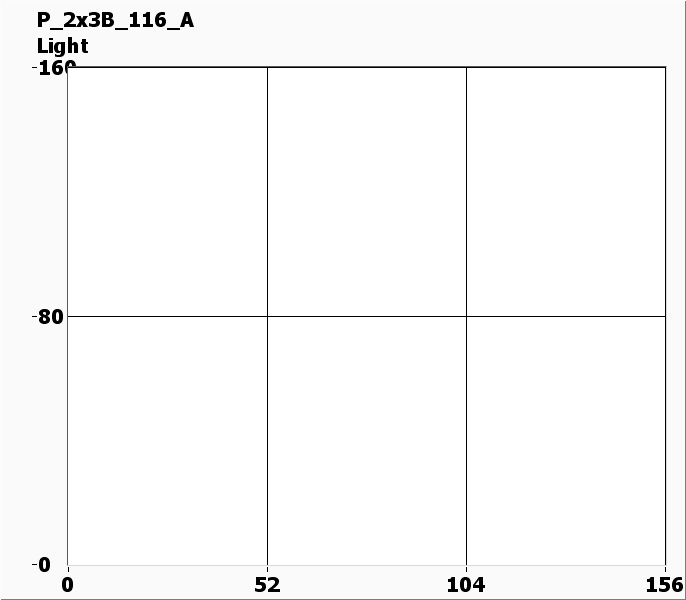

LIGHT_XML-File |
EXTRA DACs for NOISE
VHldDe | 115 | 115 | 130 | 125 | 125 | 90 |
Vsf | 140 | 140 | 140 | 140 | 140 | 140 |
VoffsetOp | 120 | 105 | 100 | 95 | 75 | 95 |
VIbias_PH | 100 | 100 | 100 | 100 | 105 | 100 |

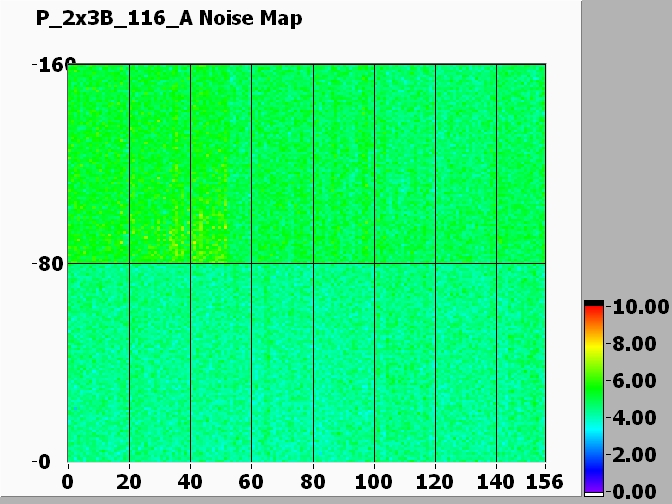

Noise MAP
Efficiency MAP
PLAQUETTE READY TO BE SHIPPED
