Parts committed by Bolla Gino on date 1/22/2007
Part | ID |
---|---|
BBM | BBM_156-1x5 |
VHDI | 1x5R_253 |
ROC | ROC wafer | Label |
---|---|---|
ROC0 | W28_X54K5TT | 63B |
ROC1 | W28_X54K5TT | 63A |
ROC2 | W28_X54K5TT | 62C |
ROC3 | W28_X54K5TT | 62B |
ROC4 | W28_X54K5TT | 62A |
Inspected by Lockwood Gale on date 1/24/2007
LR_dev | 0.067 |
LL_dev | 0.090 |
FINAL COMMENT by Lockwood Gale | No assembly problems. No wirebonding problems. |
PLAQUETTE made READY for testing on 1/24/2007 by Lockwood Gale
P_1x5R_156_Aon 1/24/2007 12:53 PM
P_1x5R_156_A-1on 1/24/2007 1:04 PM
P_1x5R_156_A-1on 1/24/2007 1:04 PM
P_1x5R_156_A-2on 1/24/2007 1:18 PM
P_1x5R_156_A-2on 1/24/2007 1:18 PM
P_1x5R_156_A-3on 1/25/2007 8:42 AM
PLAQUETTE TESTED on 2007-01-24 by Isaac Childres
|
||||
|
ROC | ROC0 | ROC1 | ROC2 | ROC3 | ROC4 | |

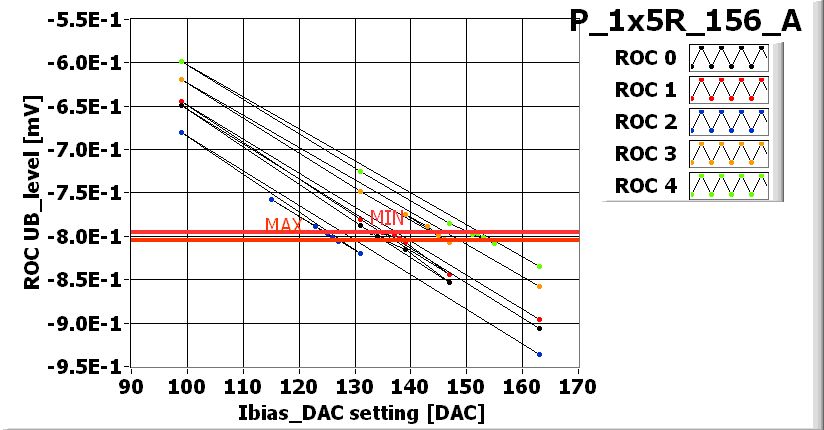

Ibias_DAC | 134 | 138 | 126 | 146 | 152 | |

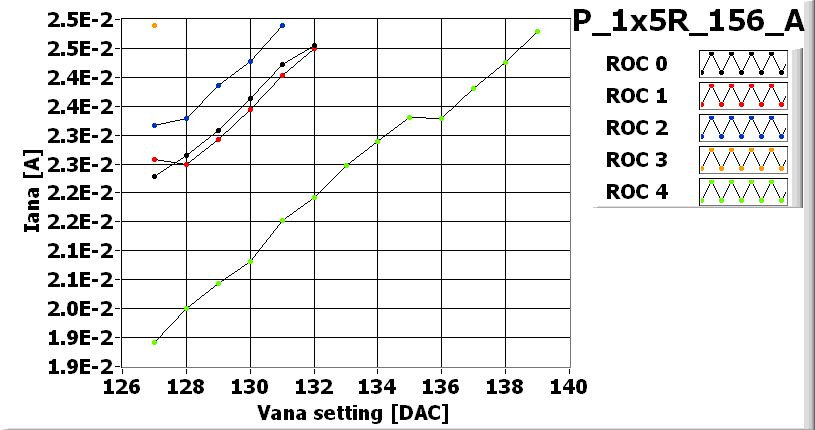

Vana | 132 | 132 | 131 | 127 | 139 | |
Cal_Del | 100 | 99 | 90 | 80 | 72 | |
Vthrs_Comp | 69 | 79 | 83 | 79 | 85 | |
Unbumped | 4157 | 0 | 0 | 0 | 3 | |
Dead | 1 | 0 | 0 | 0 | 9 | |
Noisy | 0 | 0 | 0 | 0 | 0 | |

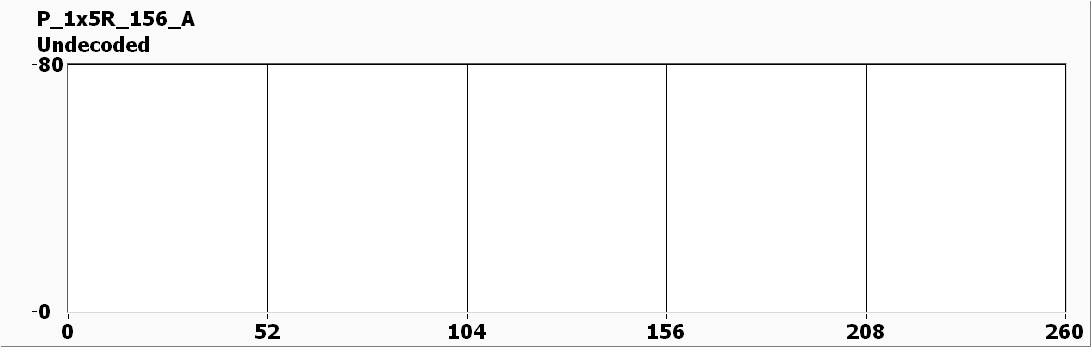

Undecoded | 0 | 0 | 0 | 0 | 0 | |
Total BAD | 4158 | 0 | 0 | 0 | 12 |
ASSEMBLY_XML-File | SUMMARY_XML-File, and SUMMARY_PER_ROC_XML-File |
I_BIAS_DAC_XML-File | |
VANA_XML-File | |
DEAD_XML-File | |
NOISY_XML-File | |
UNDECODED_XML-File | |

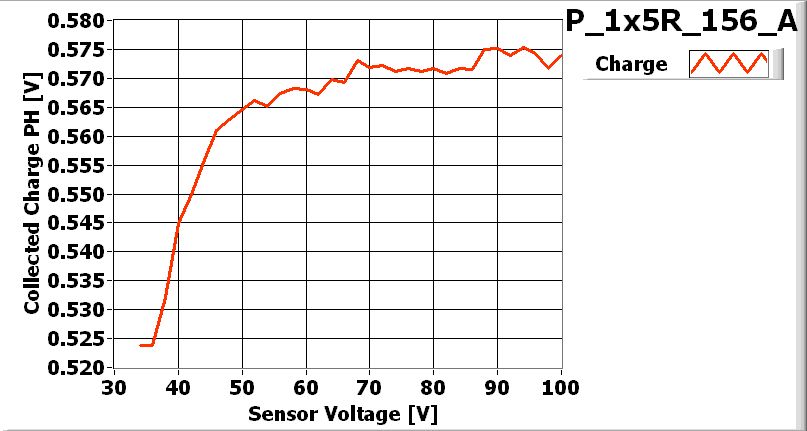

LIGHT_XML-File |
PLAQUETTE READY TO BE POTTED
