Parts committed by Bolla Gino on date 12/13/2006
Part | ID |
---|---|
BBM | BBM_081-2x5 |
VHDI | 2x5_274 |
ROC | ROC wafer | Label |
---|---|---|
ROC0 | W32_XA4K5NT | 74B |
ROC1 | W32_XA4K5NT | 74A |
ROC2 | W32_XA4K5NT | 73D |
ROC3 | W32_XA4K5NT | 73B |
ROC4 | W32_XA4K5NT | 73A |
ROC5 | W32_XA4K5NT | 42A |
ROC6 | W32_XA4K5NT | 42B |
ROC7 | W32_XA4K5NT | 42D |
ROC8 | W32_XA4K5NT | 43A |
ROC9 | W32_XA4K5NT | 43D |
Inspected by Arndt Kirk on date 12/15/2006
LR_dev | 0.032 |
LL_dev | 0.055 |
FINAL COMMENT by Arndt Kirk | No assembly problems. No wirebond problem. |
PLAQUETTE made READY for testing on 12/15/2006 by Arndt Kirk
P_2x5_081_Aon 12/15/2006 12:46 PMPLAQUETTE TESTED on 2006-12-15 by Petra Merkel
|
||||
|
ROC | ROC0 | ROC1 | ROC2 | ROC3 | ROC4 | ROC5 | ROC6 | ROC7 | ROC8 | ROC9 | |
Ibias_DAC | 137 | 144 | 145 | 148 | 135 | 144 | 140 | 128 | 136 | 140 | |
Vana | 107 | 131 | 121 | 128 | 135 | 127 | 135 | 126 | 154 | 112 | |
Cal_Del | 84 | 74 | 75 | 85 | 85 | 66 | 73 | 89 | 72 | 83 | |
Vthrs_Comp | 71 | 77 | 89 | 74 | 74 | 86 | 80 | 58 | 88 | 81 | |
Unbumped | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |

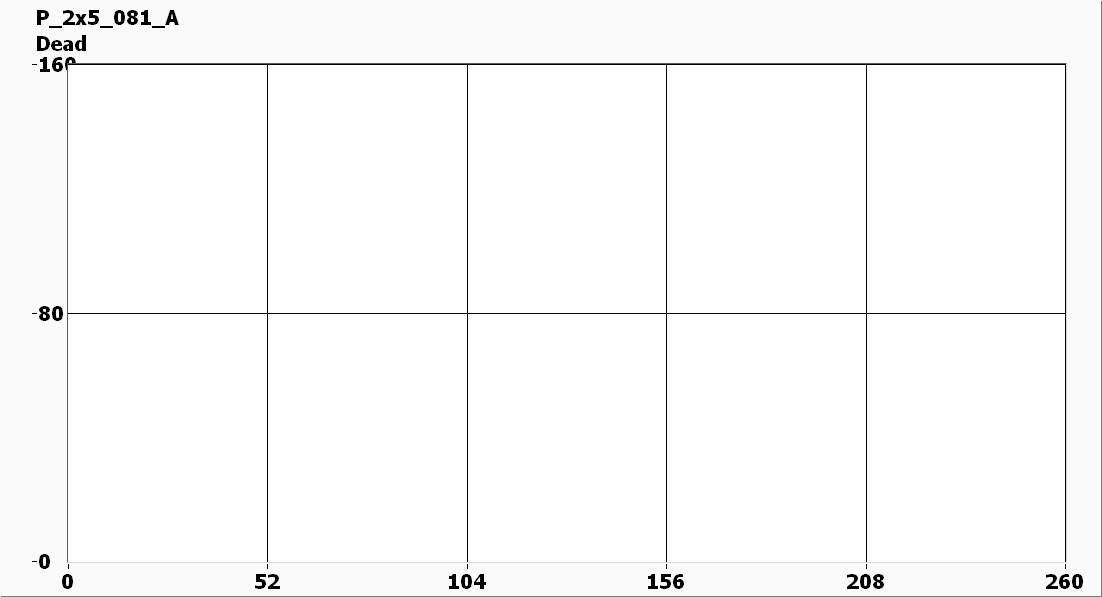

Dead | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
Noisy | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |

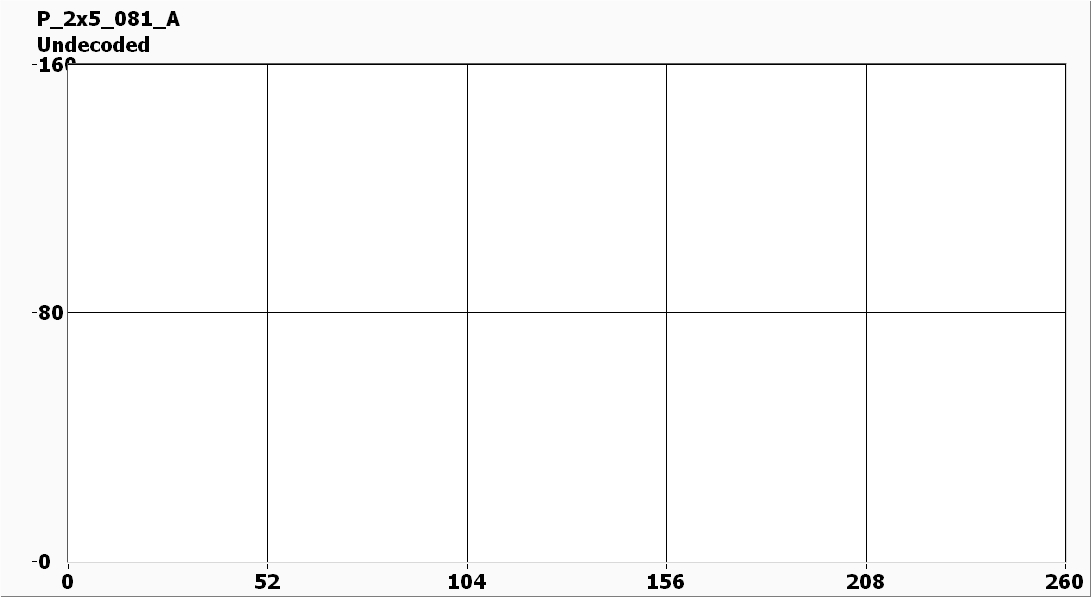

Undecoded | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
Total BAD | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
ASSEMBLY_XML-File | SUMMARY_XML-File, and SUMMARY_PER_ROC_XML-File |
I_BIAS_DAC_XML-File | |
VANA_XML-File | |
DEAD_XML-File | |
NOISY_XML-File | |
UNDECODED_XML-File | |
LIGHT_XML-File |
PLAQUETTE READY FOR SHIPPING
