Sensor: S_2x5_045, Data for leakage current measurement , and plot on overall it is a GOOD sensor
ROC | ROC wafer | Label |
---|---|---|
ROC0 | XE4K3KT | 57D |
ROC1 | XE4K3KT | 58C |
ROC2 | XE4K3KT | 58D |
ROC3 | XE4K3KT | 51A |
ROC4 | XE4K3KT | 53B |
ROC5 | XE4K3KT | 57A |
ROC6 | XE4K3KT | 57B |
ROC7 | XE4K3KT | 64C |
ROC8 | XE4K3KT | 54B |
ROC9 | XE4K3KT | 54A |
Ibias_DAC, Ibias_DAC Data | 130 | 130 | 152 | 138 | 132 | 134 | 124 | 130 | 134 | 138 |
Vana, VanaData | 121 | 130 | 151 | 129 | 128 | 130 | 126 | 125 | 127 | 139 |
CalDelData and plots | 94 | 98 | 74 | 89 | 78 | 86 | 93 | 101 | 70 | 93 |
VthrCompData and plots | 62 | 72 | 83 | 62 | 73 | 82 | 58 | 74 | 69 | 70 | Depletion Voltage is -50 and suggested operational voltage is -90
TestDdata ,TestD Plots | 3 | 1 | 3 | 1 | 0 | 0 | 1 | 1 | 0 | 8 |
LightData ,Light Plots | 2 | 3 | 1 | 2 | 0 | 11 | 4 | 2 | 2 | 4 |
Pass/Fail TestD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |
Pass/Fail LIGHT | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |

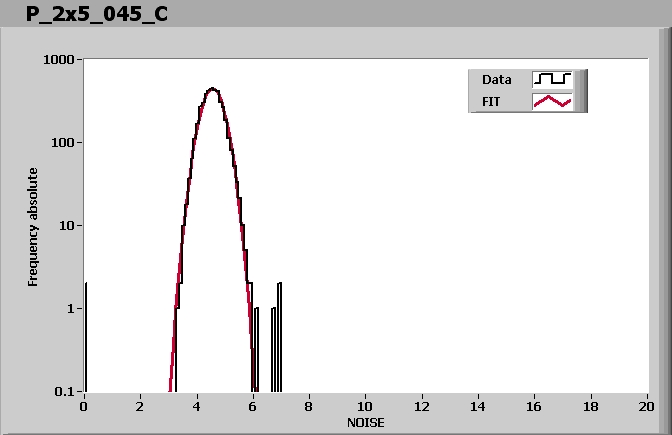

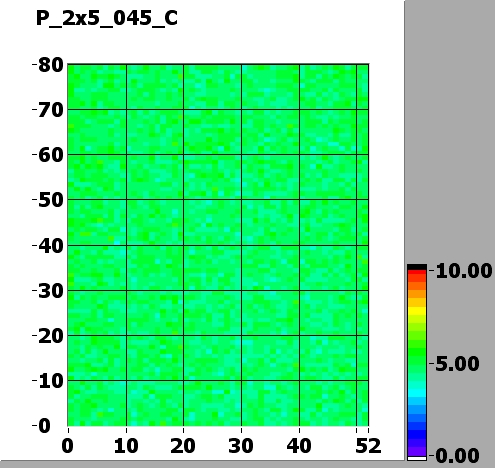

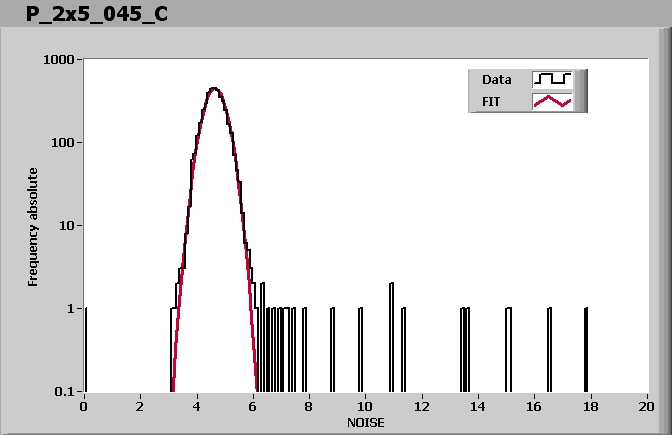

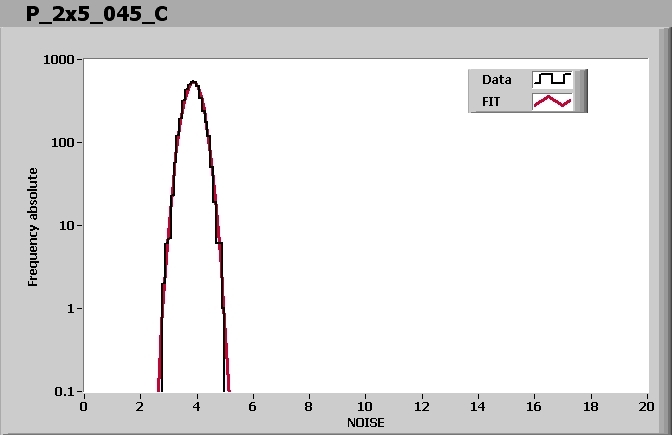

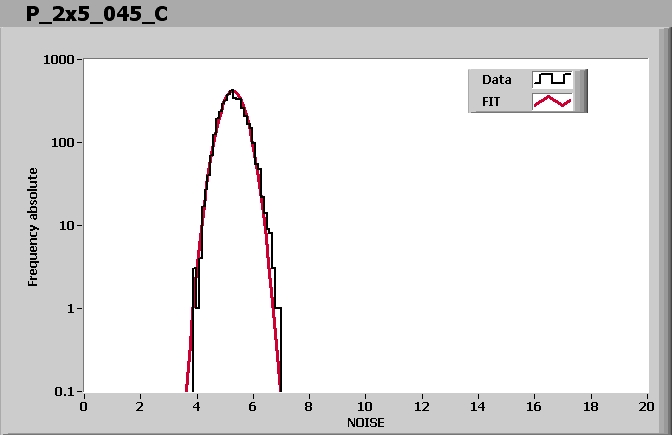

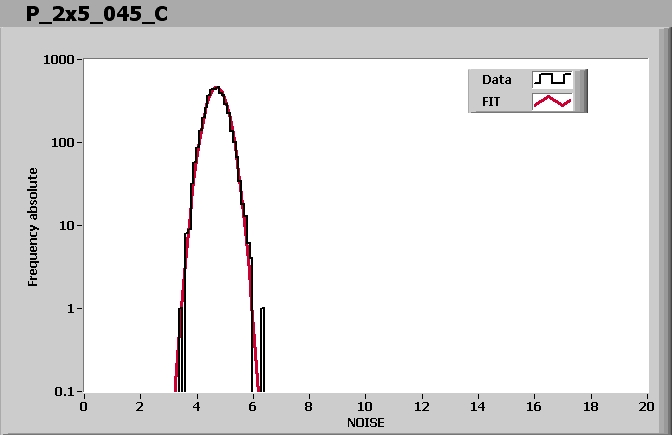

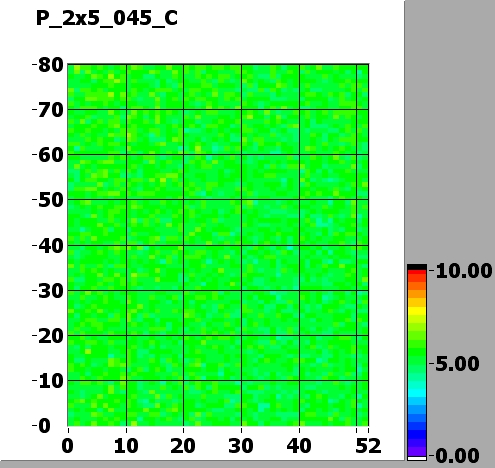

Noise MAP
Efficiency MAP
EXTRA DACs for NOISE
VHldDe | 130 | 135 | 100 | 100 | 115 | 115 | 120 | 120 | 120 | 100 |
Vsf | 140 | 140 | 150 | 140 | 140 | 135 | 140 | 135 | 140 | 140 |
VoffsetOp | 65 | 75 | 135 | 70 | 55 | 65 | 55 | 65 | 70 | 85 |
VIbias_PH | 95 | 110 | 100 | 100 | 100 | 100 | 95 | 105 | 100 | 100 |

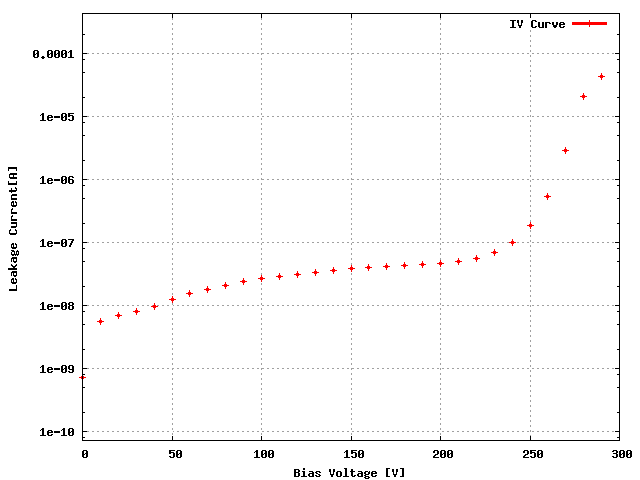

Comment (if any): no bad, but look @ IV plot and light plot
This Device have been tested 0Times prior to this one and here are the links to the previous tests:End testing time: 4:39 PM
