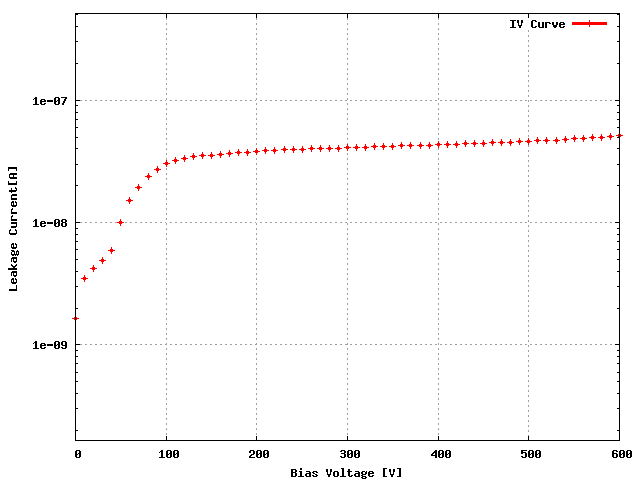

Sensor: S_2x4B_18, Data for leakage current measurement , and plot on overall it is a GOOD sensor
ROC | ROC wafer | Label |
---|---|---|
ROC0 | KBNG0QT | 27B |
ROC1 | KBNG0QT | 66A |
ROC2 | KBNG0QT | 36B |
ROC3 | KBNG0QT | 36D |
ROC4 | KBNG0QT | 26A |
ROC5 | KBNG0QT | 47C |
ROC6 | KBNG0QT | 58C |
ROC7 | KBNG0QT | 47A |
Ibias_DAC, Ibias_DAC Data | 158 | 162 | 150 | 156 | 144 | 166 | 162 | 152 |
Vana, VanaData | 127 | 143 | 137 | 132 | 127 | 157 | 135 | 144 |
CalDelData and plots | 77 | 80 | 76 | 72 | 74 | 74 | 71 | 78 |
VthrCompData and plots | 80 | 90 | 78 | 77 | 73 | 92 | 87 | 84 | Depletion Voltage is -60 and suggested operational voltage is -100
TestDdata ,TestD Plots | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 |
LightData ,Light Plots | 8 | 0 | 2 | 0 | 0 | 0 | 0 | 0 |
Pass/Fail TestD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |
Pass/Fail LIGHT | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |

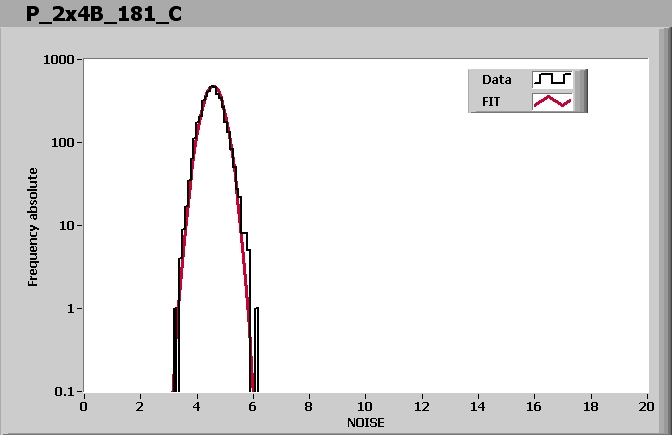

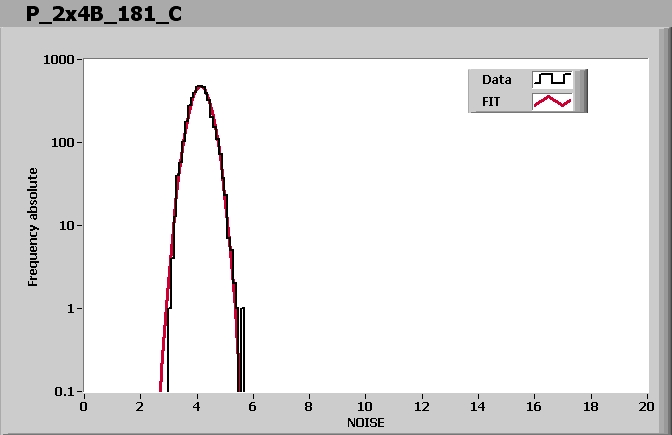

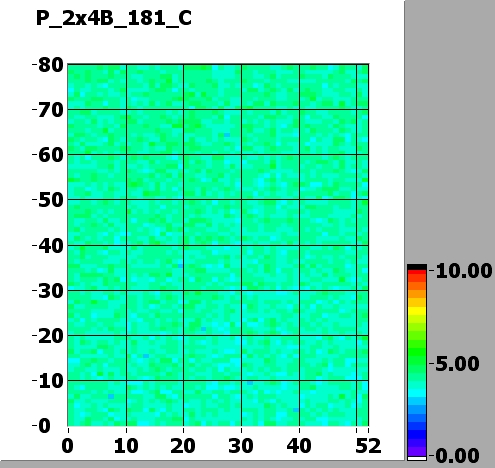

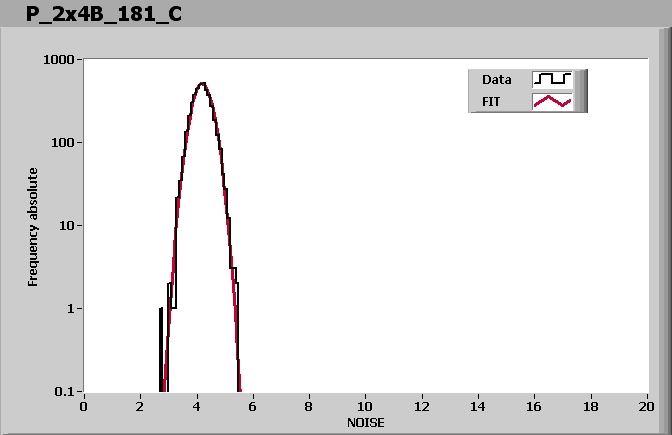

Noise MAP at VMAX
Efficiency MAP
EXTRA DACs for NOISE
VHldDe | 100 | 100 | 105 | 125 | 125 | 100 | 105 | 95 |
Vsf | 140 | 145 | 140 | 140 | 140 | 150 | 135 | 145 |
VoffsetOp | 70 | 115 | 85 | 75 | 75 | 95 | 90 | 85 |
VIbias_PH | 105 | 100 | 105 | 100 | 95 | 100 | 100 | 100 |
Comment (if any): GOOD
This Device have been tested 0Times prior to this one and here are the links to the previous tests:End testing time: 11:26 AM
