Parts committed by Bolla Gino on date 11/13/2006
Part | ID |
---|---|
BBM | BBM_086-2x4B |
VHDI | 2x4_307 |
ROC | ROC wafer | Label |
---|---|---|
ROC0 | W20_XP4K3AT | 15D |
ROC1 | W20_XP4K3AT | 15C |
ROC2 | W20_XP4K3AT | 15B |
ROC3 | W20_XP4K3AT | 15A |
ROC4 | W20_XP4K3AT | 38A |
ROC5 | W20_XP4K3AT | 38B |
ROC6 | W20_XP4K3AT | 38C |
ROC7 | W20_XP4K3AT | 38D |
Inspected by Lockwood Gale on date 11/17/2006
LR_dev | 0.040 |
LL_dev | 0.054 |
FINAL COMMENT by Lockwood Gale | No assembly problems. No wirebonding problems. |
PLAQUETTE made READY for testing on 11/17/2006 by Lockwood Gale

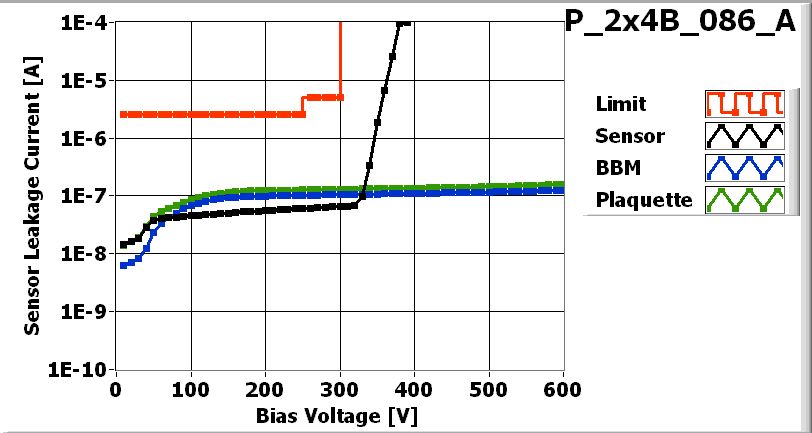

P_2x4B_086_Aon 11/17/2006 2:17 PM P_2x4B_086_A-1on 11/17/2006 2:34 PMPLAQUETTE TESTED on 2006-11-17 by Isaac Childres
|
||||
|
ROC | ROC0 | ROC1 | ROC2 | ROC3 | ROC4 | ROC5 | ROC6 | ROC7 | |

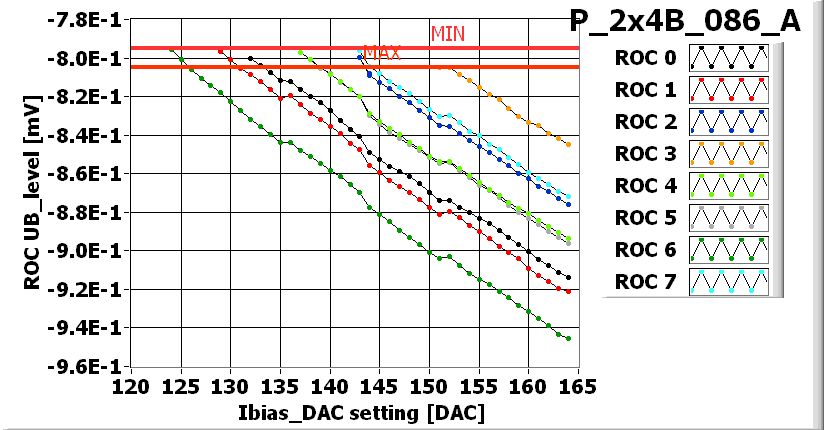

Ibias_DAC | 132 | 129 | 144 | 151 | 137 | 137 | 124 | 143 | |

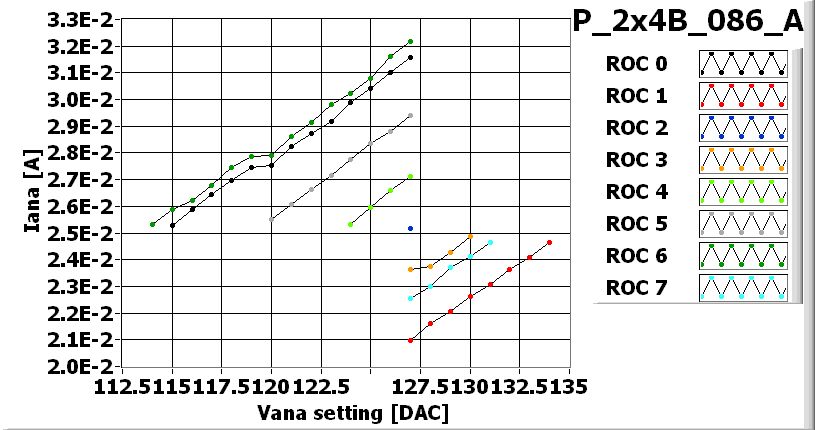

Vana | 115 | 134 | 127 | 130 | 124 | 120 | 114 | 131 | |
Cal_Del | 84 | 74 | 81 | 94 | 83 | 101 | 98 | 93 | |
Vthrs_Comp | 71 | 72 | 76 | 72 | 75 | 78 | 67 | 77 | |
Unbumped | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
Dead | 0 | 0 | 0 | 1 | 23 | 0 | 0 | 0 | |

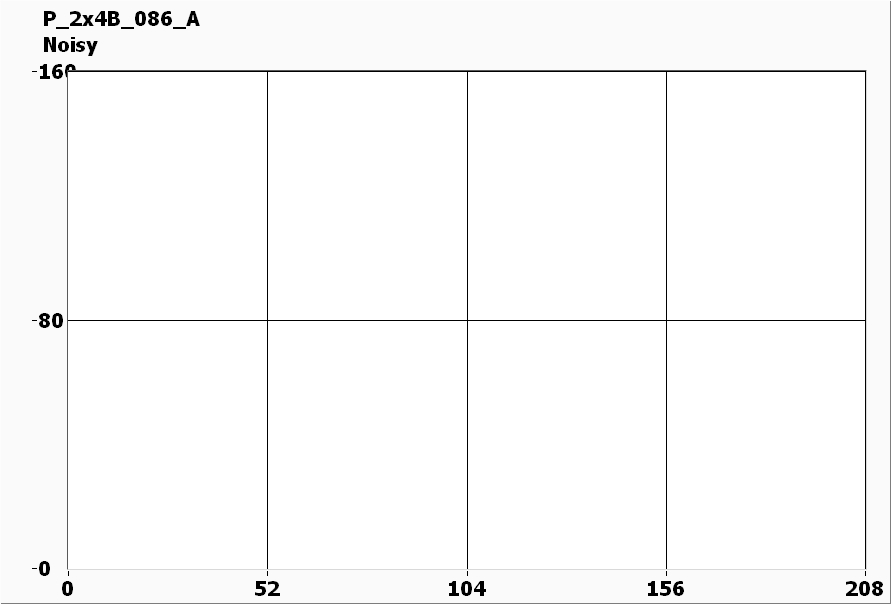

Noisy | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
Undecoded | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
Total BAD | 0 | 0 | 0 | 1 | 23 | 0 | 0 | 0 |
ASSEMBLY_XML-File | SUMMARY_XML-File, and SUMMARY_PER_ROC_XML-File |
I_BIAS_DAC_XML-File | |
VANA_XML-File | |
DEAD_XML-File | |
NOISY_XML-File | |
UNDECODED_XML-File | |

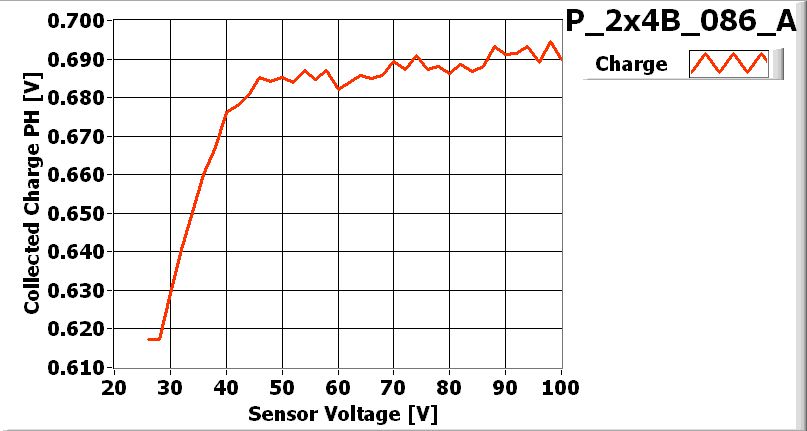

LIGHT_XML-File |
PLAQUETTE READY FOR SHIPPING
