Parts committed by Bolla Gino on date 2/16/2007
Part | ID |
---|---|
BBM | BBM_050-2x3T |
VHDI | 2x3_473 |
ROC | ROC wafer | Label |
---|---|---|
ROC0 | XG4KFCT | 63D |
ROC1 | XG4KFCT | 63C |
ROC2 | XG4KFCT | 62D |
ROC3 | XG4KFCT | 57B |
ROC4 | XG4KFCT | 61D |
ROC5 | XG4KFCT | 62C |
Inspected by Lockwood Gale on date 2/21/2007
LR_dev | 0.061 |
LL_dev | 0.074 |
FINAL COMMENT by Lockwood Gale | No assembly problems. ROC 4, channel 1, 2 attempts, ROC 0 channel 1, 5 attempts, ROC 0 Channel 35, 2 attempts, all other wirebonds fine. |
PLAQUETTE made READY for ENCAPSULATION on 2/21/2007 by Lockwood Gale
PLAQUETTE encapsulated on 2/22/2007 by Ozhan Koybasi
PLAQUETTE made READY for testing on 2/22/2007 by Ozhan Koybasi
P_2x3T_050_Con 2/23/2007 2:04 PM
P_2x3T_050_Con 2/23/2007 2:04 PM
PLAQUETTE TESTED on 2007-02-23 by Isaac Childres
|
||||
|
ROC | ROC0 | ROC1 | ROC2 | ROC3 | ROC4 | ROC5 | |

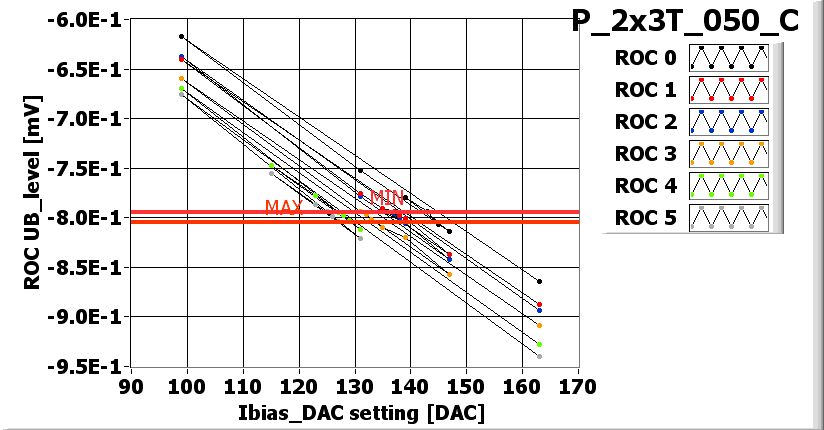

Ibias_DAC | 144 | 138 | 138 | 132 | 128 | 126 | |

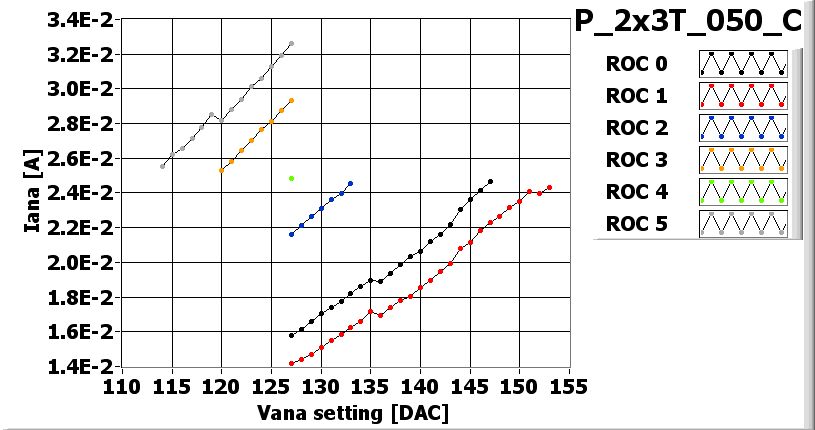

Vana | 147 | 153 | 133 | 120 | 127 | 114 | |
Cal_Del | 76 | 97 | 94 | 79 | 80 | 100 | |
Vthrs_Comp | 87 | 86 | 83 | 79 | 63 | 64 | |
Unbumped | 2 | 0 | 0 | 4 | 3 | 4 | |
Dead | 0 | 0 | 0 | 0 | 0 | 0 | |
Noisy | 0 | 0 | 0 | 0 | 0 | 0 | |
Undecoded | 0 | 0 | 0 | 0 | 0 | 0 | |
Total BAD | 2 | 0 | 0 | 4 | 3 | 4 |
ASSEMBLY_XML-File | SUMMARY_XML-File, and SUMMARY_PER_ROC_XML-File |
I_BIAS_DAC_XML-File | |
VANA_XML-File | |
DEAD_XML-File | |
NOISY_XML-File | |
UNDECODED_XML-File | |

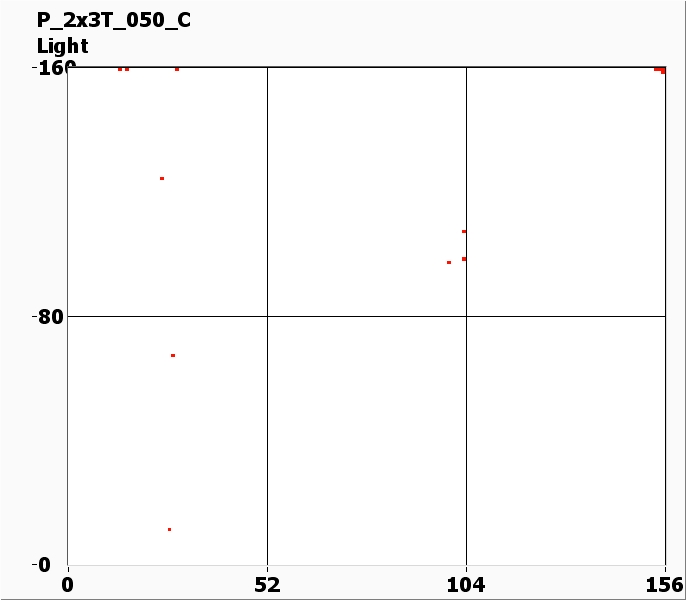

LIGHT_XML-File |
EXTRA DACs for NOISE
VHldDe | 105 | 95 | 120 | 155 | 105 | 160 |
Vsf | 145 | 150 | 140 | 135 | 140 | 130 |
VoffsetOp | 85 | 105 | 85 | 80 | 75 | 65 |
VIbias_PH | 100 | 105 | 95 | 105 | 95 | 105 |

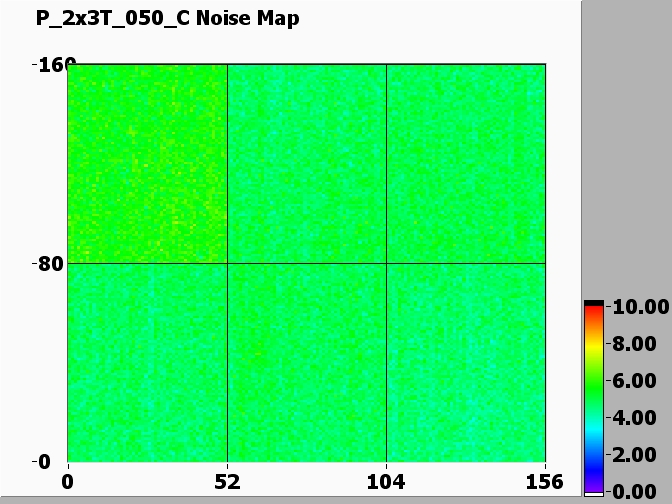

Noise MAP

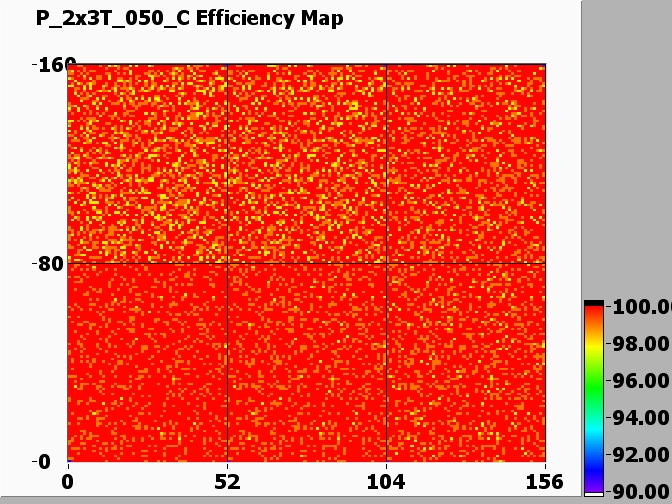

Efficiency MAP
PLAQUETTE READY TO BE SHIPPED
