Parts committed by Bolla Gino on date 4/19/2007
Part | ID |
---|---|
BBM | BBM_134-2x3B |
VHDI | 2x3_546 |
ROC | ROC wafer | Label |
---|---|---|
ROC0 | W35_XH4K3HT | 24A |
ROC1 | W35_XH4K3HT | 23C |
ROC2 | W35_XH4K3HT | 23B |
ROC3 | W35_XH4K3HT | 46C |
ROC4 | W35_XH4K3HT | 47A |
ROC5 | W35_XH4K3HT | 47B |
Inspected by Lockwood Gale on date 4/25/2007
LR_dev | 0.050 |
LL_dev | 0.049 |
PLAQUETTE GLUED with FULL PRESSURE
FINAL COMMENT by Lockwood Gale | No assembly problem. No wirebonding problems. |
PLAQUETTE made READY for ENCAPSULATION on 4/25/2007 by Lockwood Gale
PLAQUETTE encapsulated on 4/26/2007 by Ozhan Koybasi
PLAQUETTE made READY for testing on 4/26/2007 by Ozhan Koybasi
P_2x3B_134_Aon 4/30/2007 11:52 AM
P_2x3B_134_Aon 4/30/2007 11:52 AM
PLAQUETTE TESTED on 2007-04-30 by Gino Bolla
|
||||
|
ROC | ROC0 | ROC1 | ROC2 | ROC3 | ROC4 | ROC5 | |
Ibias_DAC | 134 | 130 | 136 | 144 | 144 | 124 | |
Vana | 127 | 115 | 144 | 127 | 140 | 125 | |
Cal_Del | 80 | 87 | 79 | 85 | 85 | 100 | |
Vthrs_Comp | 83 | 66 | 76 | 80 | 75 | 77 | |
Unbumped | 0 | 0 | 0 | 0 | 0 | 0 | |
Dead | 0 | 0 | 0 | 0 | 0 | 0 | |
Noisy | 0 | 0 | 0 | 0 | 0 | 0 | |
Undecoded | 0 | 0 | 0 | 0 | 0 | 0 | |
Total BAD | 0 | 0 | 0 | 0 | 0 | 0 |
ASSEMBLY_XML-File | SUMMARY_XML-File, and SUMMARY_PER_ROC_XML-File |

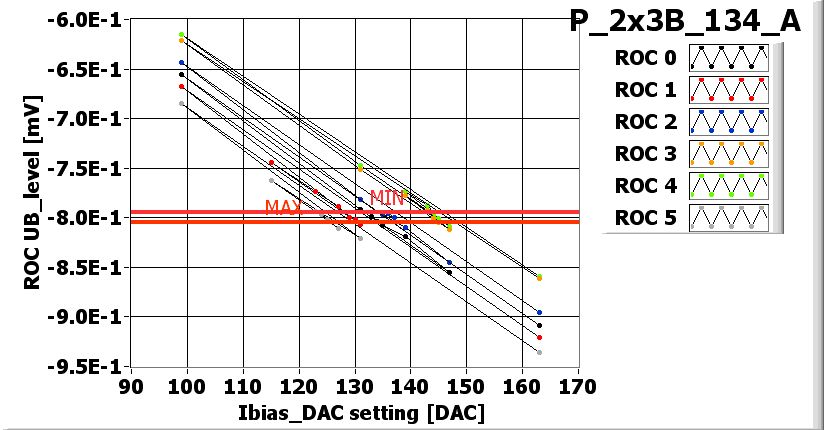

I_BIAS_DAC_XML-File | |

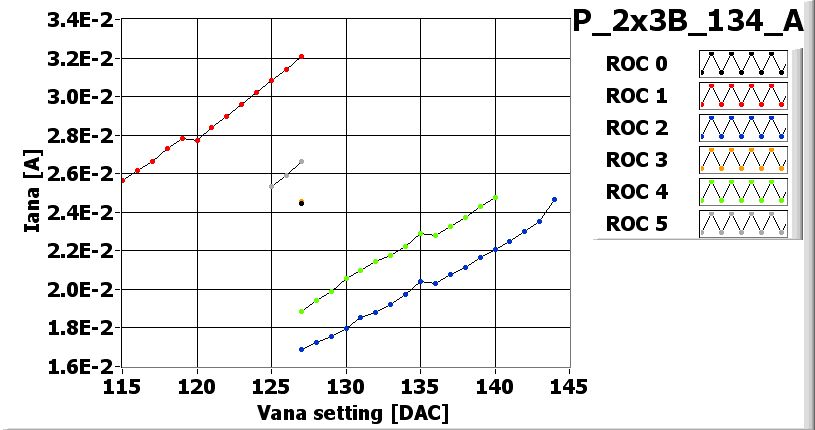

VANA_XML-File | |
DEAD_XML-File | |
NOISY_XML-File | |
UNDECODED_XML-File | |

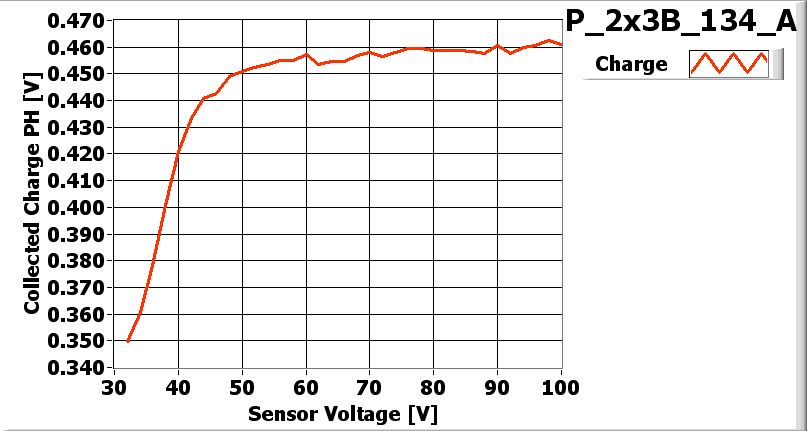

LIGHT_XML-File |
EXTRA DACs for NOISE
VHldDe | 125 | 140 | 95 | 115 | 115 | 140 |
Vsf | 140 | 130 | 145 | 140 | 145 | 140 |
VoffsetOp | 75 | 70 | 95 | 75 | 90 | 70 |
VIbias_PH | 100 | 95 | 100 | 100 | 100 | 95 |

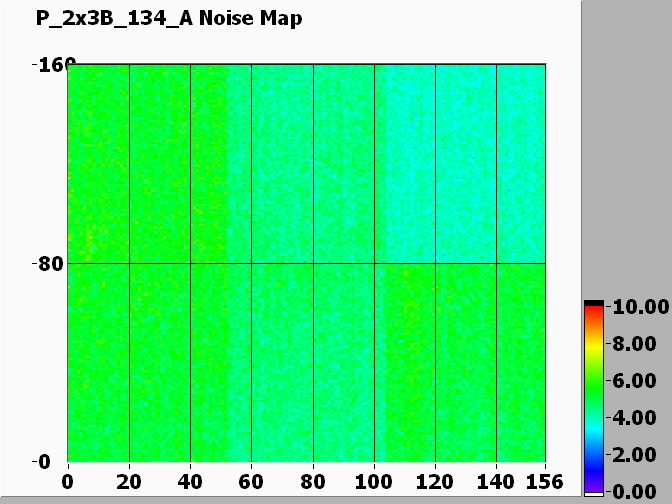

Noise MAP

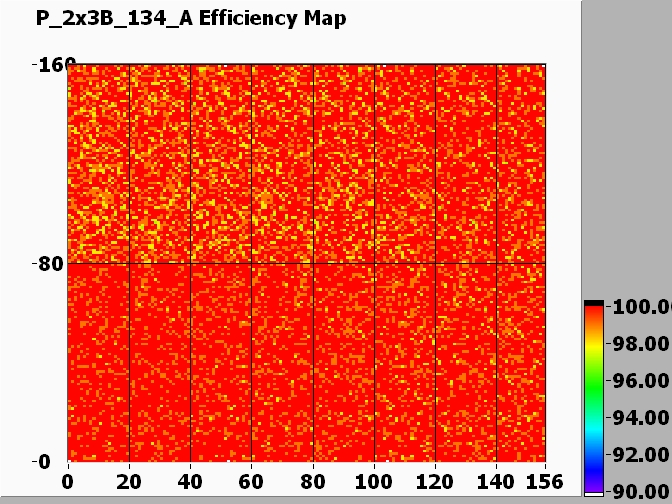

Efficiency MAP
PLAQUETTE READY TO BE SHIPPED
