Parts committed by Bolla Gino on date 4/10/2007
Part | ID |
---|---|
BBM | BBM_110-2x3B |
VHDI | 2x3_533 |
ROC | ROC wafer | Label |
---|---|---|
ROC0 | XH4KFBT | 13C |
ROC1 | XH4KFBT | 39C |
ROC2 | XH4KFBT | 29A |
ROC3 | XH4KFBT | 11B |
ROC4 | XH4KFBT | 35D |
ROC5 | XH4KFBT | 26B |
Inspected by Arndt Kirk on date 4/12/2007
Picture | Comment |
---|---|

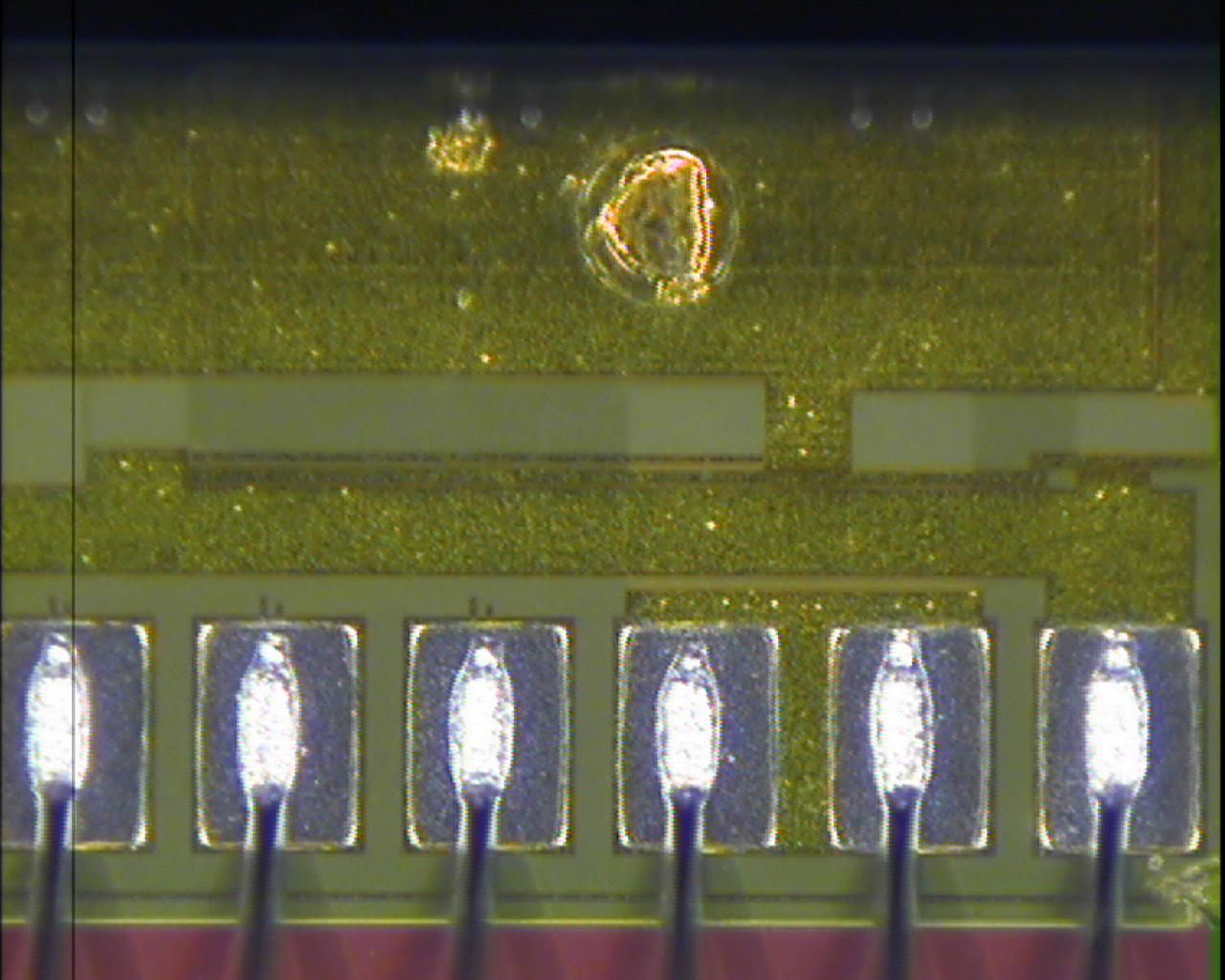

Droplet of clear material on top of ROC5. . |
Inspected by Lockwood Gale on date 4/12/2007
LR_dev | 0.069 |
LL_dev | 0.065 |
PLAQUETTE GLUED with HALF PRESSURE
FINAL COMMENT by Lockwood Gale | No assembly problems. Assembled at HALF-PRESSURE.No wirebond problems. |
PLAQUETTE made READY for ENCAPSULATION on 4/12/2007 by Lockwood Gale
PLAQUETTE encapsulated on 4/12/2007 by Ozhan Koybasi
PLAQUETTE made READY for testing on 4/12/2007 by Ozhan Koybasi

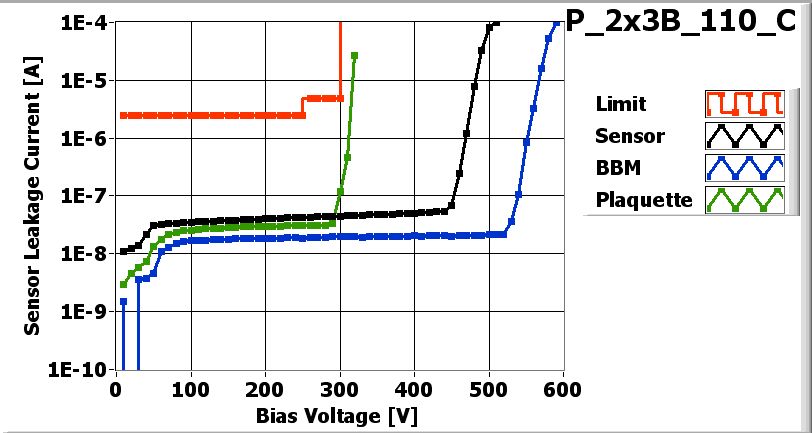

P_2x3B_110_Con 4/17/2007 12:01 PM

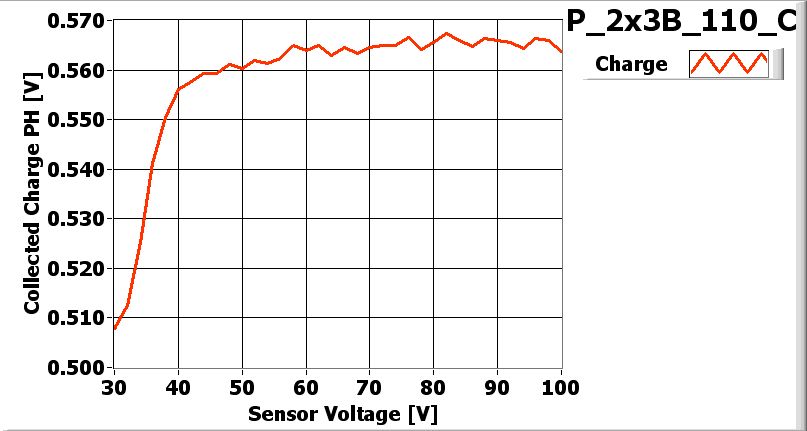

P_2x3B_110_Con 4/17/2007 12:01 PM
PLAQUETTE TESTED on 2007-04-17 by Gino Bolla
|
||||
|
ROC | ROC0 | ROC1 | ROC2 | ROC3 | ROC4 | ROC5 | |
Ibias_DAC | 144 | 140 | 148 | 122 | 134 | 144 | |

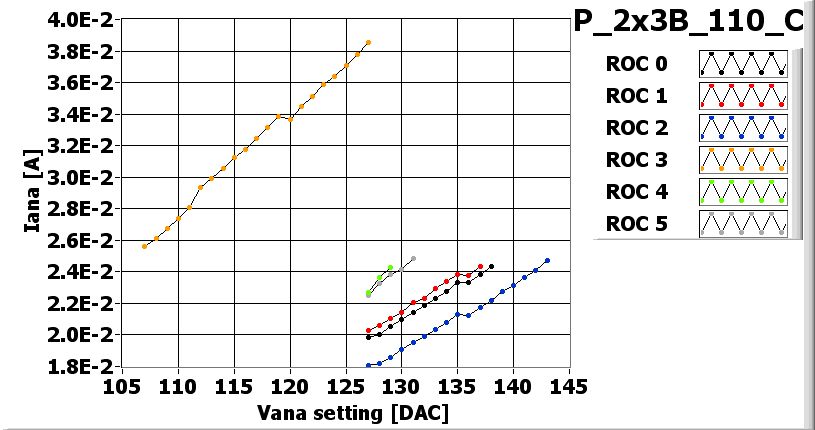

Vana | 138 | 137 | 143 | 107 | 129 | 131 | |
Cal_Del | 78 | 93 | 79 | 103 | 83 | 78 | |
Vthrs_Comp | 76 | 76 | 88 | 65 | 66 | 74 | |
Unbumped | 0 | 0 | 341 | 1 | 0 | 670 | |
Dead | 0 | 0 | 0 | 0 | 0 | 0 | |
Noisy | 0 | 0 | 0 | 0 | 0 | 0 | |
Undecoded | 0 | 0 | 0 | 0 | 0 | 0 | |
Total BAD | 0 | 0 | 341 | 1 | 0 | 670 |
ASSEMBLY_XML-File | SUMMARY_XML-File, and SUMMARY_PER_ROC_XML-File |

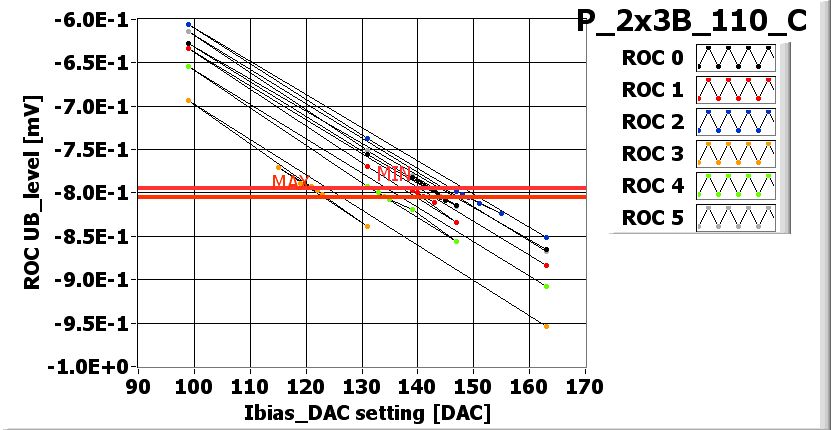

I_BIAS_DAC_XML-File | |
VANA_XML-File | |

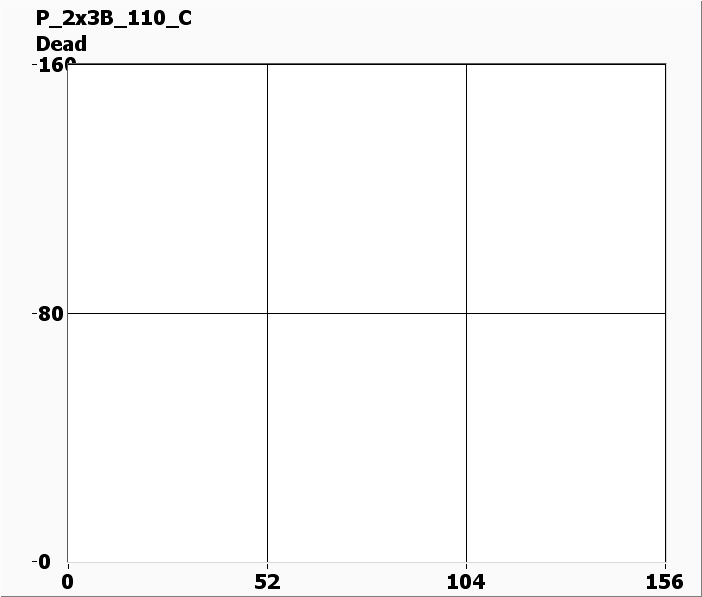

DEAD_XML-File | |

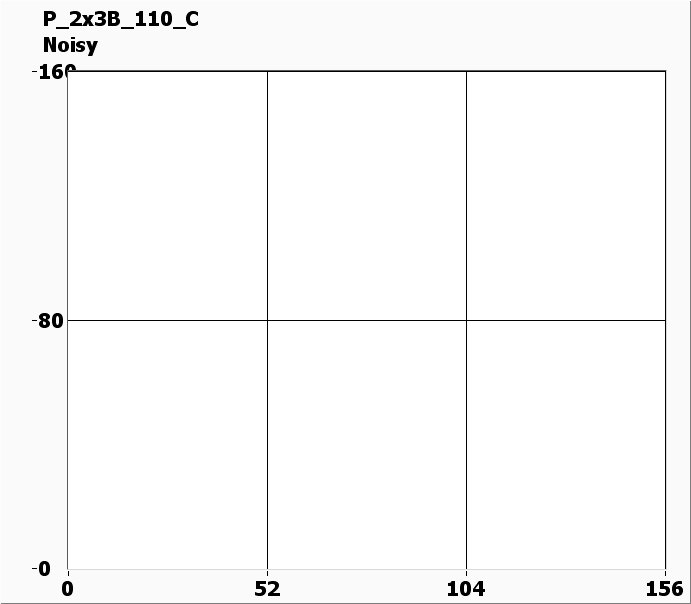

NOISY_XML-File | |
UNDECODED_XML-File | |

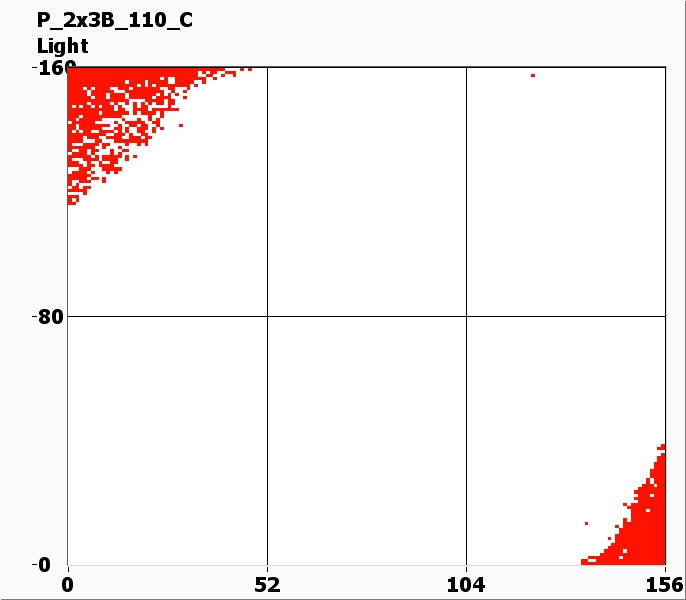

LIGHT_XML-File |
EXTRA DACs for NOISE
VHldDe | 105 | 105 | 120 | 155 | 100 | 115 |
Vsf | 140 | 140 | 145 | 130 | 135 | 140 |
VoffsetOp | 90 | 80 | 110 | 70 | 60 | 75 |
VIbias_PH | 100 | 105 | 100 | 95 | 100 | 100 |

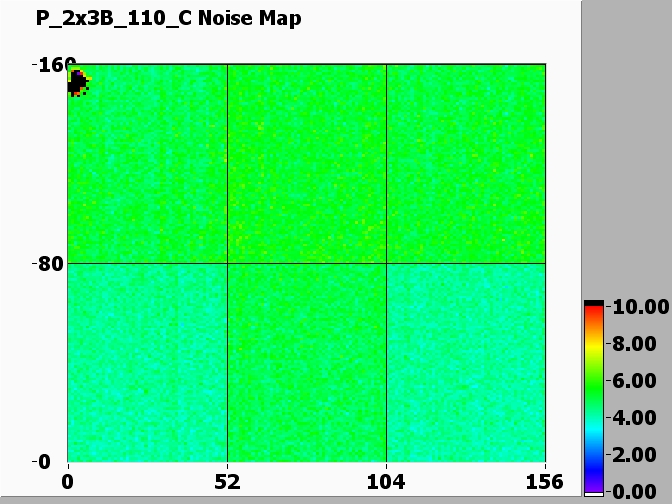

Noise MAP

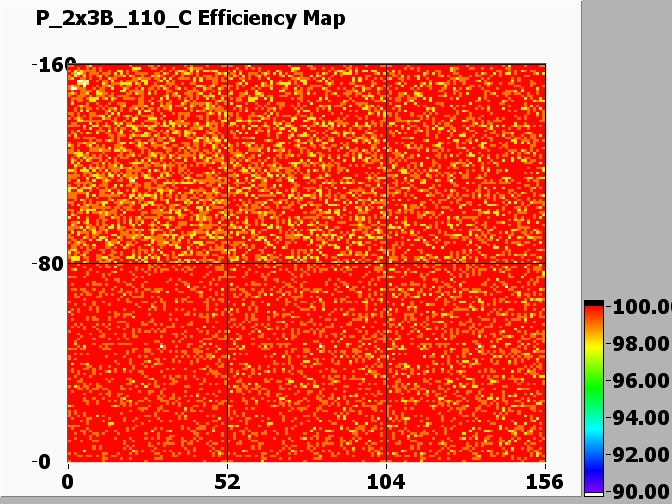

Efficiency MAP
TOO MANY UNBUMPED CHANNELS
