Parts committed by Bolla Gino on date CCYY-MM-DD
Part | ID |
---|---|
BBM | BBM_063-2x3B |
VHDI | 2x3_226 |
ROC | ROC wafer | Label |
---|---|---|
ROC0 | X74JP0T | 55A |
ROC1 | X74JP0T | 54C |
ROC2 | X74JP0T | 54B |
ROC3 | X74JP0T | 48B |
ROC4 | X74JP0T | 48C |
ROC5 | X74JP0T | 48D |
Inspected by Arndt Kirk on date 2006-06-16
LR_dev | 0.030 |
LL_dev | 0.021 |
FINAL COMMENT by Arndt Kirk | No problem assembly. No wirebonding problem |
PLAQUETTE made READY for testing on 2006-06-20 by Arndt Kirk
PLAQUETTE TESTED on 2006-09-12 by Cameron McKinney
|
||||
|
ROC | ROC0 | ROC1 | ROC2 | ROC3 | ROC4 | ROC5 | |
Ibias_DAC | 163 | 145 | 175 | 160 | 154 | 141 | |
Vana | 134 | 121 | 144 | 129 | 122 | 125 | |
Cal_Del | 68 | 77 | 66 | 86 | 82 | 85 | |
Vthrs_Comp | 83 | 66 | 91 | 79 | 69 | 70 | |
Unbumped | 335 | 2383 | 469 | 3703 | 4149 | 4154 | |
Dead | 0 | 18 | 1 | 8 | 0 | 0 | |
Noisy | 0 | 0 | 0 | 0 | 0 | 0 | |
Undecoded | 0 | 0 | 0 | 0 | 0 | 0 | |
Total BAD | 335 | 2401 | 470 | 3711 | 4149 | 4154 |
ASSEMBLY_XML-File | SUMMARY_XML-File, and SUMMARY_PER_ROC_XML-File |

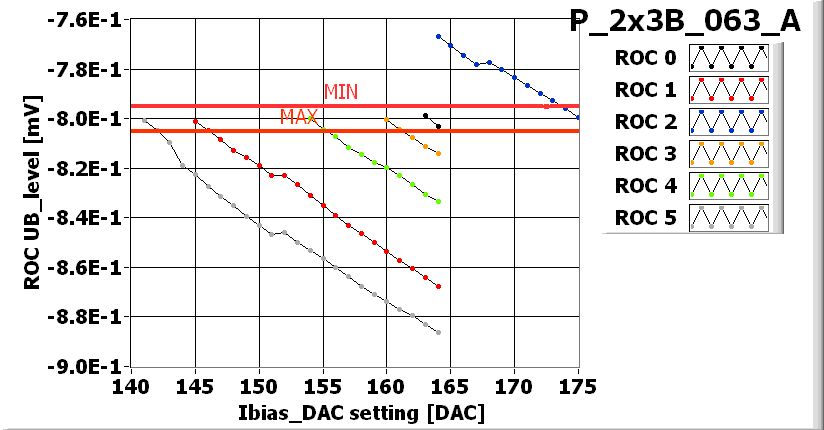

I_BIAS_DAC_XML-File | |

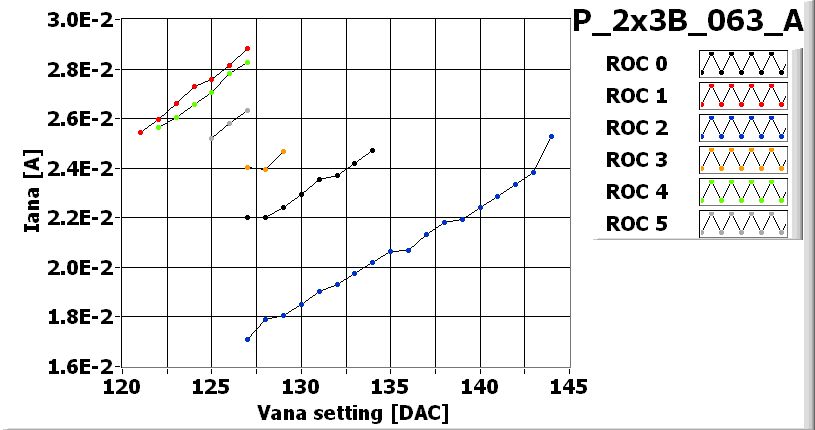

VANA_XML-File | |

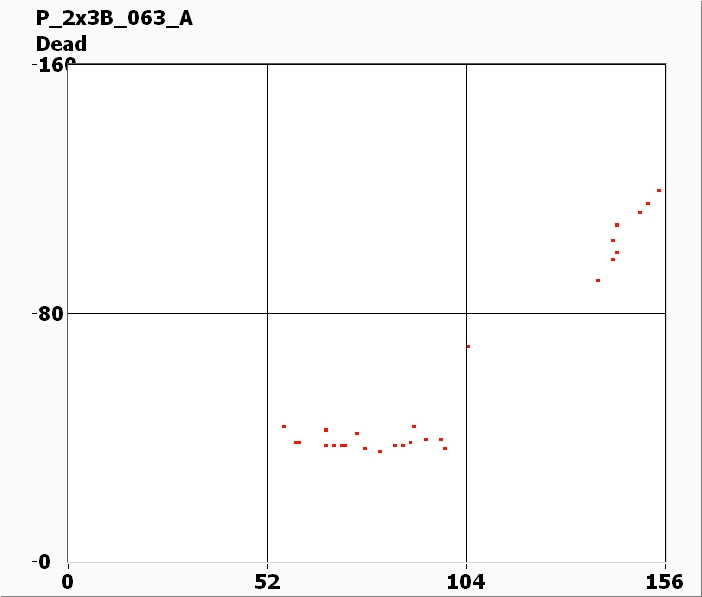

DEAD_XML-File | |
NOISY_XML-File | |
UNDECODED_XML-File | |

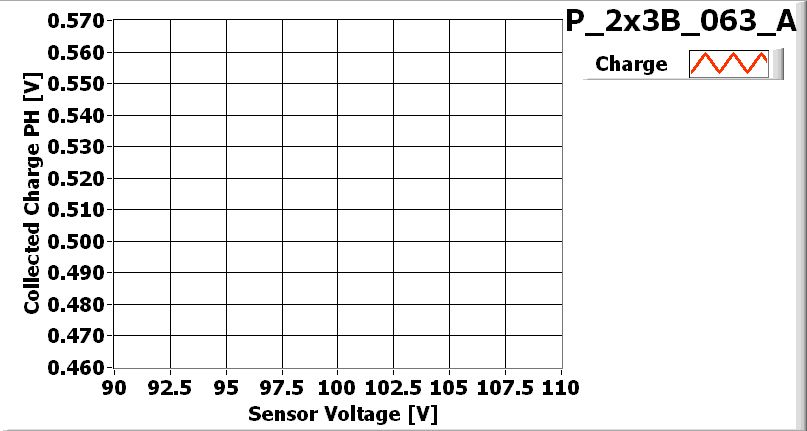

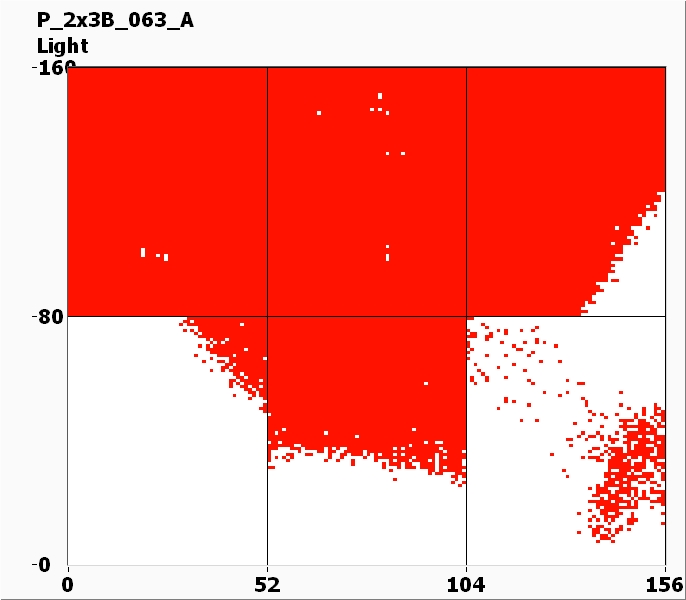

LIGHT_XML-File |
PLAQUETTE READY FOR SHIPPING
