P_1x2R_118_A

Parts committed by Merkel Petra on date 11/15/2006

PartID
BBMBBM_118-1x2T
VHDI1x2R_229

ROCROC waferLabel
ROC0W21_XA4KFIT53A
ROC1W21_XA4KFIT52D

Inspected by Lockwood Gale on date 11/21/2006
LR_dev0.057
LL_dev0.085
FINAL COMMENT by Lockwood GaleNo assembly problems No wirebond problems. FOM had flecks in bonding area.

PLAQUETTE made READY for testing on 11/21/2006 by Lockwood Gale

P_1x2R_118_Aon 11/21/2006 3:13 PM P_1x2R_118_A-1on 11/21/2006 3:25 PM

PLAQUETTE TESTED on 2006-11-21 by Isaac Childres

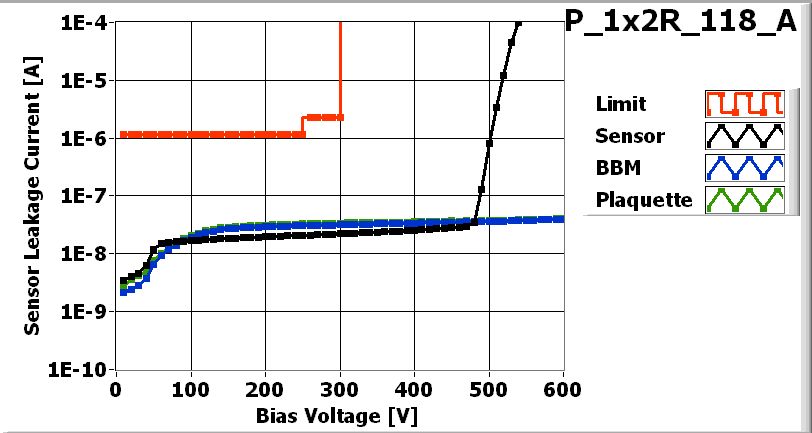

[IMAGE] of
IV_XML-File
Maximum Voltage 600 V
[IMAGE] of
LASER_XML-File
Depletion Voltage 48 V
Operational Voltage 88 V

ROCROC0ROC1
Ibias_DAC139139
Vana134116
Cal_Del8279
Vthrs_Comp8277
Unbumped00
Dead00
Noisy00
Undecoded00
Total BAD00

ASSEMBLY_XML-File SUMMARY_XML-File, and SUMMARY_PER_ROC_XML-File

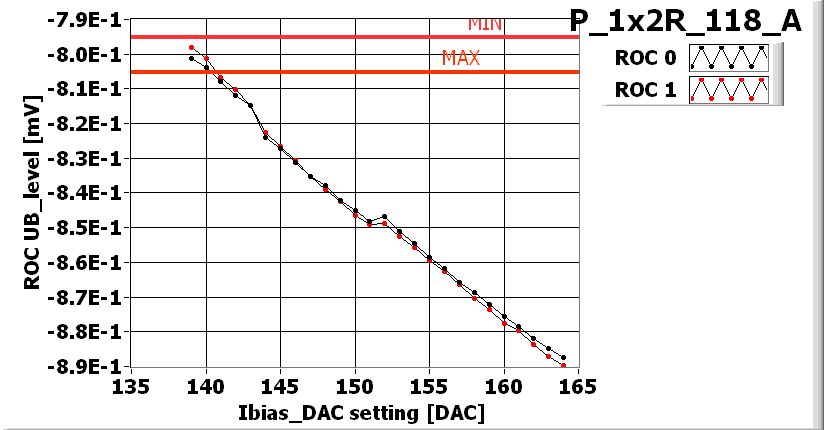

[IMAGE] of I_BIAS_DAC_XML-File

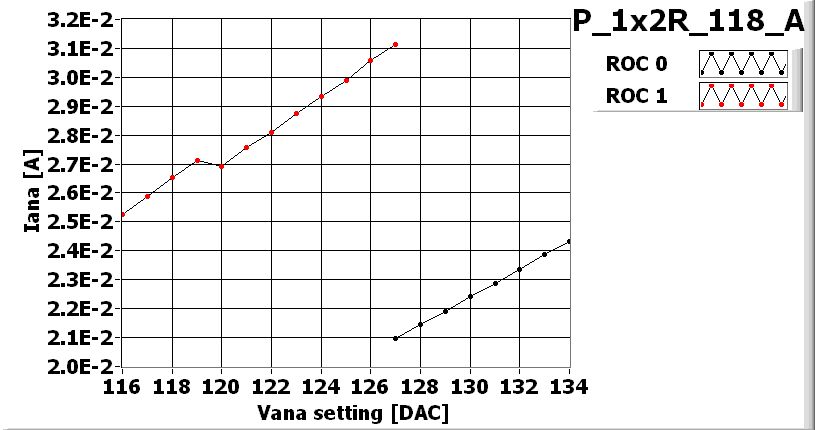

[IMAGE] of VANA_XML-File
[IMAGE] of DEAD_XML-File

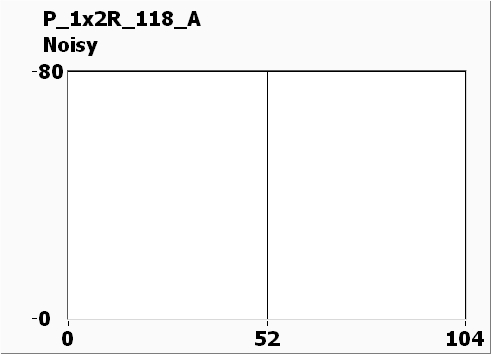

[IMAGE] of NOISY_XML-File

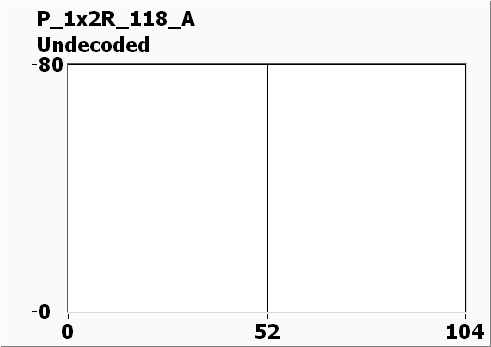

[IMAGE] of UNDECODED_XML-File

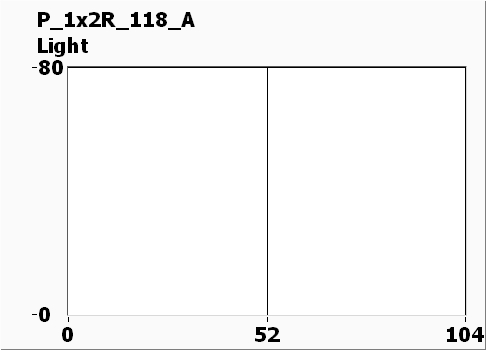

[IMAGE] of LIGHT_XML-File

PLAQUETTE READY FOR SHIPPING

Shipped on date 2006-11-27

Plaquette assigned to panel P4R_052
