Sensor: S_2x5_109, Data for leakage current measurement , and plot on overall it is a GOOD sensor
ROC | ROC wafer | Label |
---|---|---|
ROC0 | X94KFJT | 35D |
ROC1 | X94KFJT | 25B |
ROC2 | X94KFJT | 25A |
ROC3 | X94KFJT | 25C |
ROC4 | X94KFJT | 15B |
ROC5 | X94KFJT | 65C |
ROC6 | X94KFJT | 65D |
ROC7 | X94KFJT | 65B |
ROC8 | X94KFJT | 05A |
ROC9 | X94KFJT | 15A |
Ibias_DAC, Ibias_DAC Data | 140 | 128 | 128 | 150 | 150 | 138 | 144 | 136 | 128 | 150 |
Vana, VanaData | 131 | 129 | 111 | 129 | 147 | 130 | 127 | 133 | 127 | 146 |
CalDelData and plots | 91 | 97 | 78 | 93 | 73 | 84 | 83 | 102 | 93 | 76 |
VthrCompData and plots | 73 | 62 | 74 | 71 | 86 | 70 | 61 | 66 | 72 | 84 | Depletion Voltage is -46 and suggested operational voltage is -86
TestDdata ,TestD Plots | 0 | 1 | 0 | 0 | 0 | 0 | 1 | 8 | 1 | 79 |
LightData ,Light Plots | 0 | 1 | 0 | 0 | 0 | 0 | 1 | 9 | 1 | 85 |
Pass/Fail TestD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | BAD |
Pass/Fail LIGHT | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | BAD |

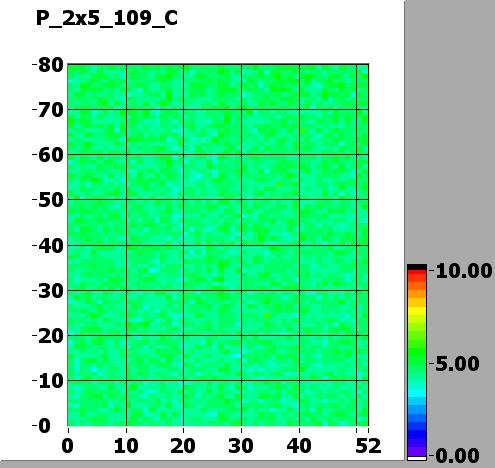

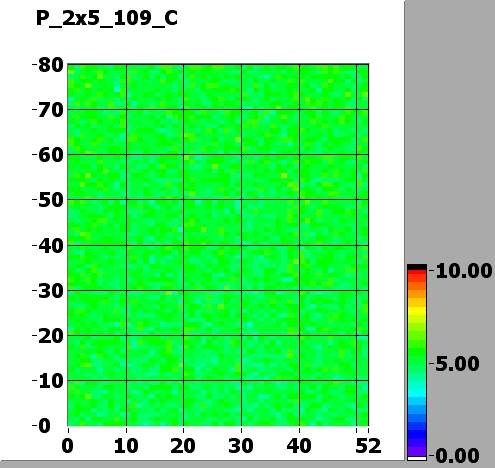

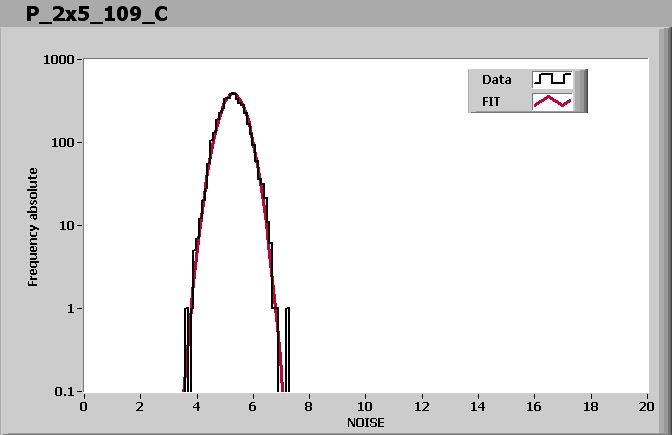

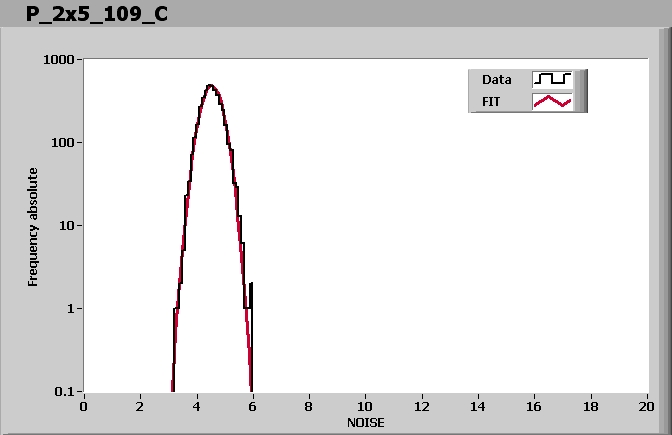

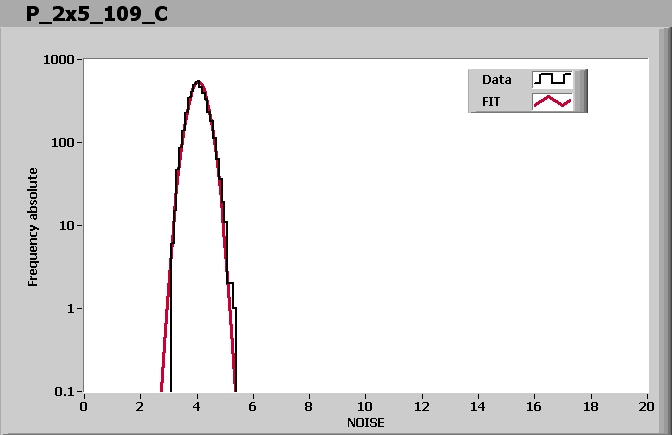

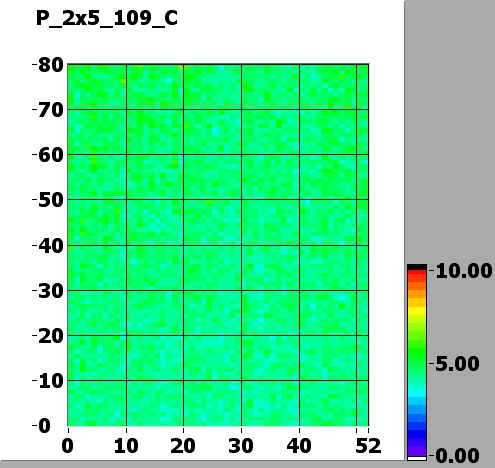

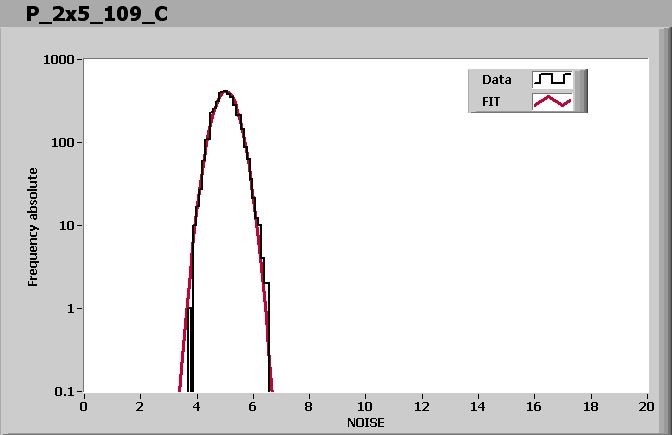

Noise MAP
Efficiency MAP
EXTRA DACs for NOISE
VHldDe | 120 | 120 | 160 | 145 | 100 | 120 | 125 | 115 | 125 | 95 |
Vsf | 140 | 140 | 140 | 140 | 145 | 135 | 140 | 140 | 140 | 145 |
VoffsetOp | 70 | 85 | 70 | 70 | 105 | 65 | 65 | 80 | 80 | 120 |
VIbias_PH | 100 | 95 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
Comment (if any): Chip 9 has a bad corner of pixels.
This Device have been tested 0Times prior to this one and here are the links to the previous tests:End testing time: 10:56 AM
