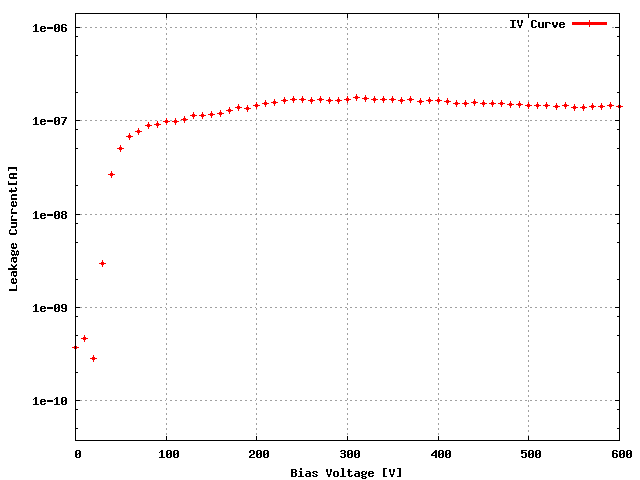

Sensor: S_2x5_107, Data for leakage current measurement , and plot on overall it is a GOOD sensor
ROC | ROC wafer | Label |
---|---|---|
ROC0 | W13_XX4JPAT | 31A |
ROC1 | W13_XX4JPAT | 30C |
ROC2 | W13_XX4JPAT | 30B |
ROC3 | W13_XX4JPAT | 49B |
ROC4 | W13_XX4JPAT | 49C |
ROC5 | W13_XX4JPAT | 33D |
ROC6 | W13_XX4JPAT | 34A |
ROC7 | W13_XX4JPAT | 34C |
ROC8 | W13_XX4JPAT | 34D |
ROC9 | W13_XX4JPAT | 35B |
Ibias_DAC, Ibias_DAC Data | 144 | 120 | 140 | 140 | 144 | 138 | 144 | 132 | 132 | 134 |
Vana, VanaData | 123 | 135 | 126 | 134 | 135 | 114 | 123 | 127 | 127 | 112 |
CalDelData and plots | 83 | 90 | 77 | 67 | 86 | 78 | 72 | 84 | 72 | 76 |
VthrCompData and plots | 80 | 71 | 62 | 76 | 73 | 82 | 75 | 77 | 74 | 73 | Depletion Voltage is -68 and suggested operational voltage is -108
TestDdata ,TestD Plots | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
LightData ,Light Plots | 0 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | 0 | 0 |
Pass/Fail TestD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |
Pass/Fail LIGHT | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |
Comment (if any): GOOD
This Device have been tested 1Times prior to this one and here are the links to the previous tests:End testing time: 4:06 PM
