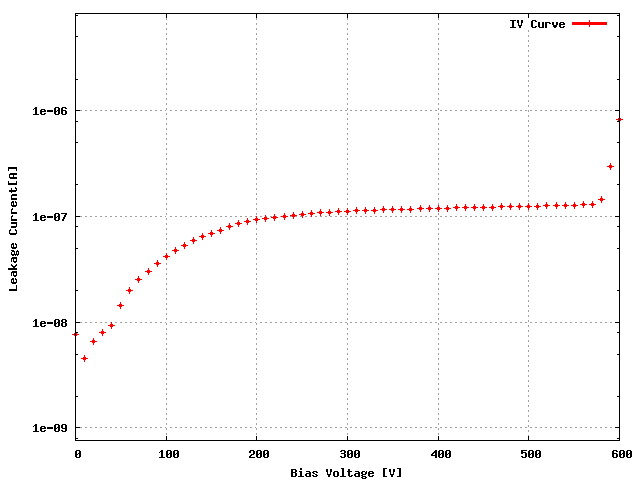

Sensor: S_2x5_067, Data for leakage current measurement , and plot on overall it is a GOOD sensor
ROC | ROC wafer | Label |
---|---|---|
ROC0 | W29_X64K5ST | 16B |
ROC1 | W29_X64K5ST | 16A |
ROC2 | W29_X64K5ST | 15D |
ROC3 | W29_X64K5ST | 15B |
ROC4 | W29_X64K5ST | 15A |
ROC5 | W33_XC4K5LT | 63B |
ROC6 | W33_XC4K5LT | 63D |
ROC7 | W33_XC4K5LT | 64A |
ROC8 | W33_XC4K5LT | 64B |
ROC9 | W33_XC4K5LT | 64C |
Ibias_DAC, Ibias_DAC Data | 132 | 138 | 154 | 128 | 138 | 132 | 130 | 144 | 144 | 140 |
Vana, VanaData | 122 | 133 | 135 | 128 | 127 | 127 | 137 | 129 | 127 | 135 |
CalDelData and plots | 83 | 72 | 87 | 71 | 70 | 80 | 82 | 87 | 80 | 71 |
VthrCompData and plots | 72 | 91 | 76 | 66 | 85 | 81 | 69 | 78 | 78 | 81 | Depletion Voltage is -50 and suggested operational voltage is -90
TestDdata ,TestD Plots | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 12 | 0 |
LightData ,Light Plots | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
Pass/Fail TestD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |
Pass/Fail LIGHT | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |

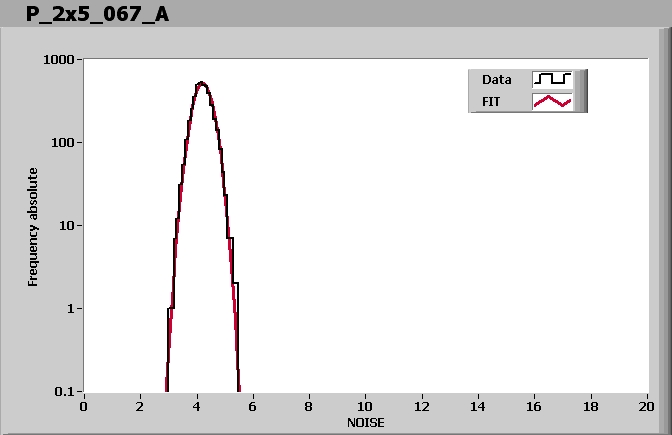

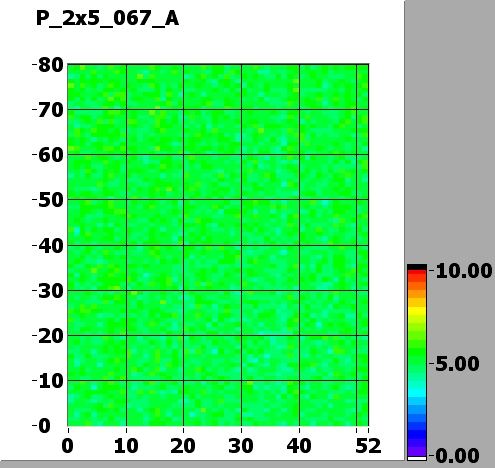

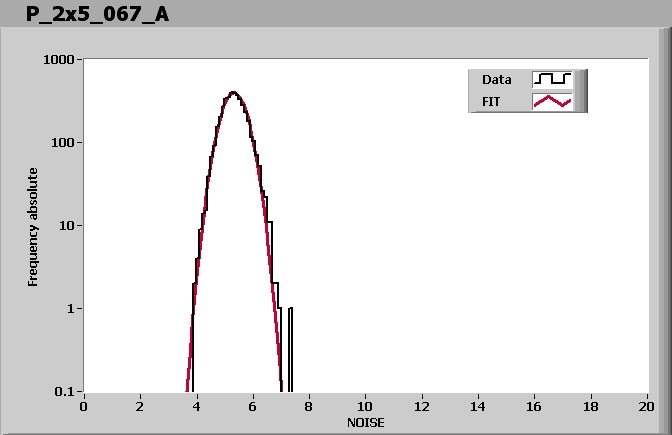

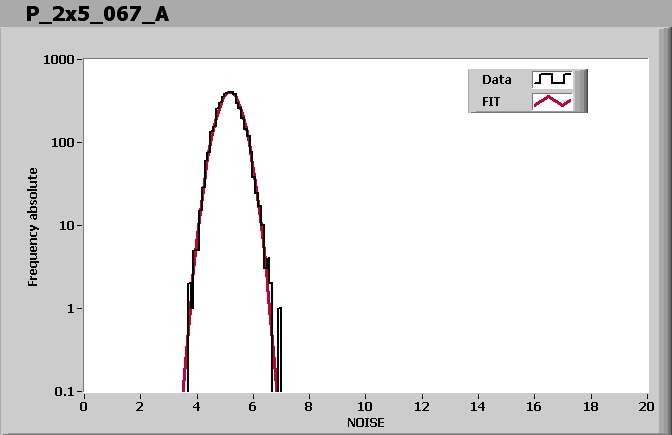

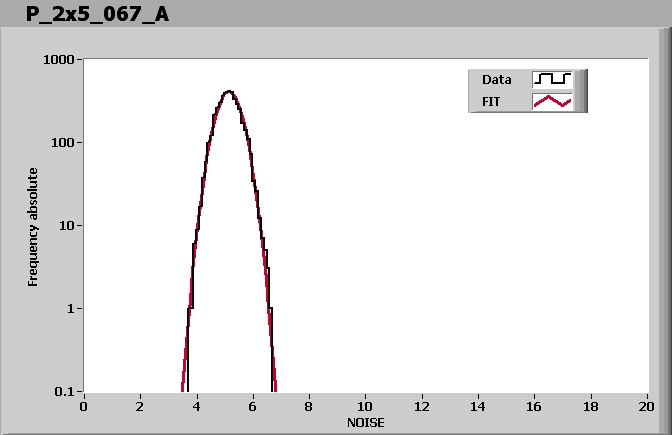

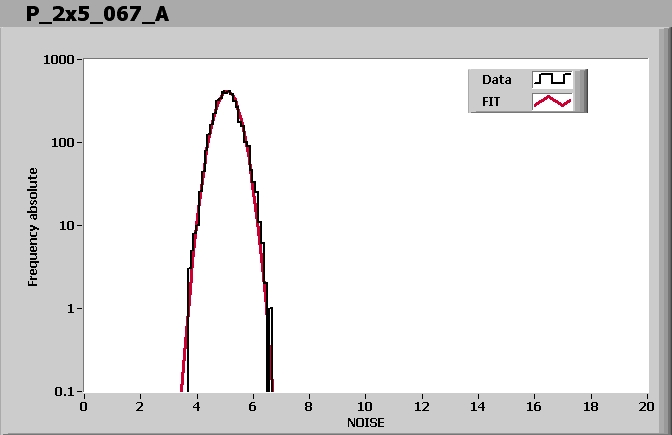

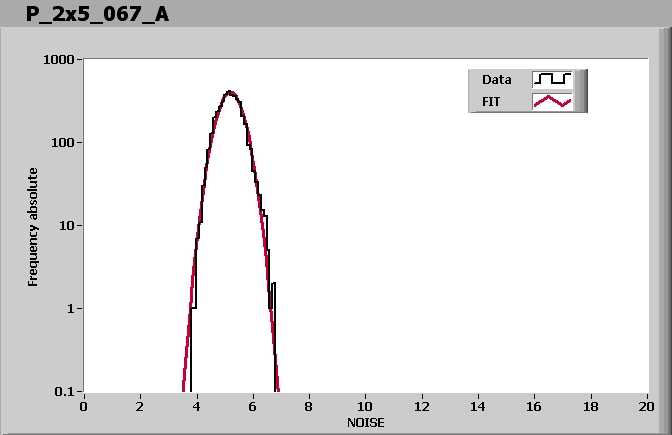

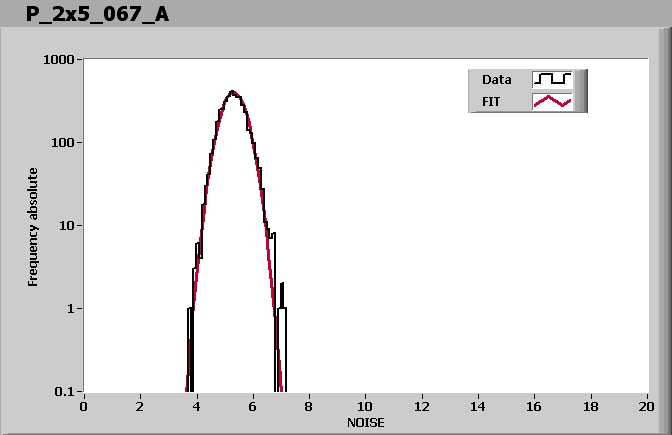

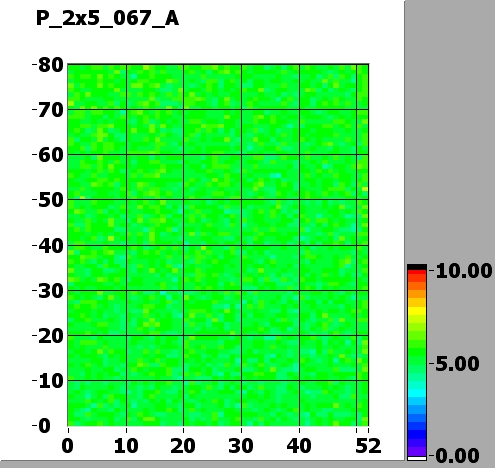

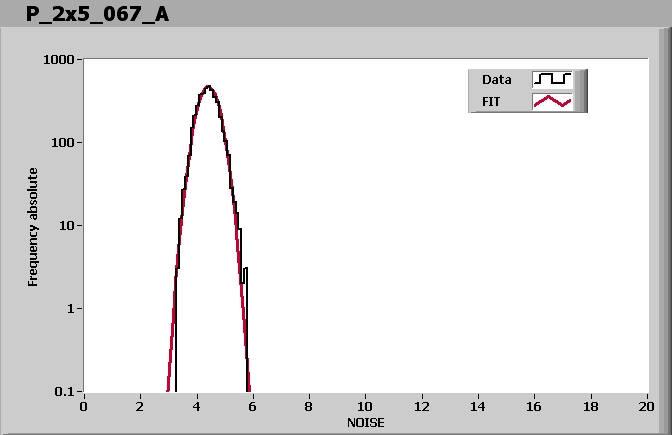

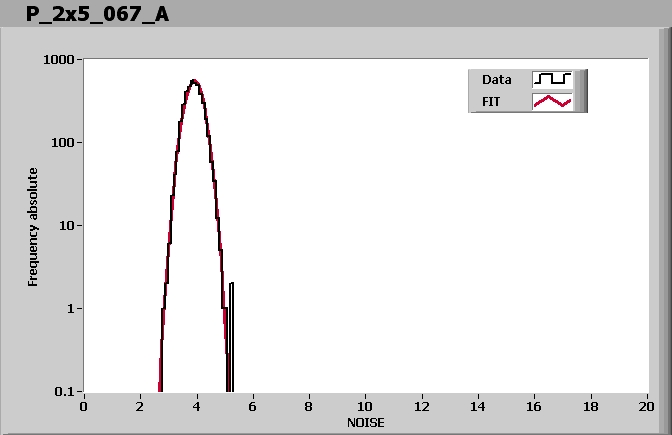

Noise MAP
Efficiency MAP
EXTRA DACs for NOISE
VHldDe | 125 | 110 | 115 | 120 | 145 | 130 | 115 | 105 | 130 | 115 |
Vsf | 135 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 135 |
VoffsetOp | 70 | 90 | 115 | 70 | 85 | 80 | 60 | 100 | 75 | 80 |
VIbias_PH | 105 | 100 | 100 | 100 | 105 | 105 | 100 | 100 | 95 | 95 |
Comment (if any):
This Device have been tested 0Times prior to this one and here are the links to the previous tests:End testing time: 9:11 AM
