Sensor: S_2x5_016, Data for leakage current measurement , and plot on overall it is a GOOD sensor
ROC | ROC wafer | Label |
---|---|---|
ROC0 | W49_D1LQG5T | 43D |
ROC1 | W49_D1LQG5T | 43A |
ROC2 | W49_D1LQG5T | 42A |
ROC3 | W49_D1LQG5T | 41C |
ROC4 | W49_D1LQG5T | 33C |
ROC5 | W49_D1LQG5T | 74C |
ROC6 | W49_D1LQG5T | 75A |
ROC7 | W49_D1LQG5T | 76A |
ROC8 | W49_D1LQG5T | 76C |
ROC9 | W49_D1LQG5T | 76D |
Ibias_DAC, Ibias_DAC Data | 144 | 140 | 134 | 140 | 146 | 134 | 142 | 140 | 134 | 148 |
Vana, VanaData | 144 | 157 | 148 | 143 | 162 | 139 | 153 | 141 | 132 | 140 |
CalDelData and plots | 80 | 80 | 76 | 88 | 71 | 85 | 81 | 85 | 95 | 81 |
VthrCompData and plots | 90 | 87 | 88 | 84 | 93 | 77 | 84 | 89 | 81 | 85 | Depletion Voltage is -46 and suggested operational voltage is -86
TestDdata ,TestD Plots | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 2 | 0 | 0 |
LightData ,Light Plots | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
Pass/Fail TestD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |
Pass/Fail LIGHT | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |

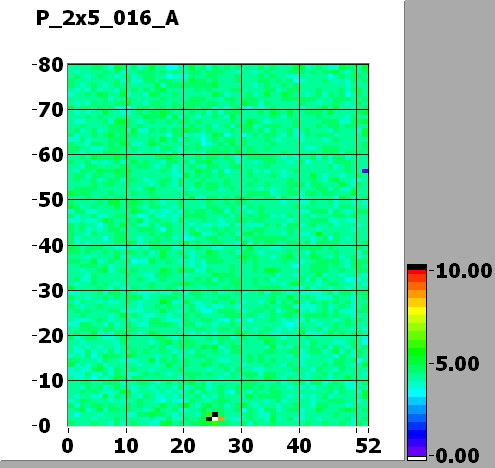

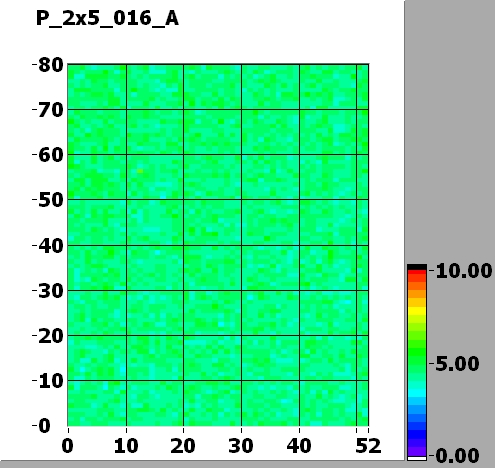

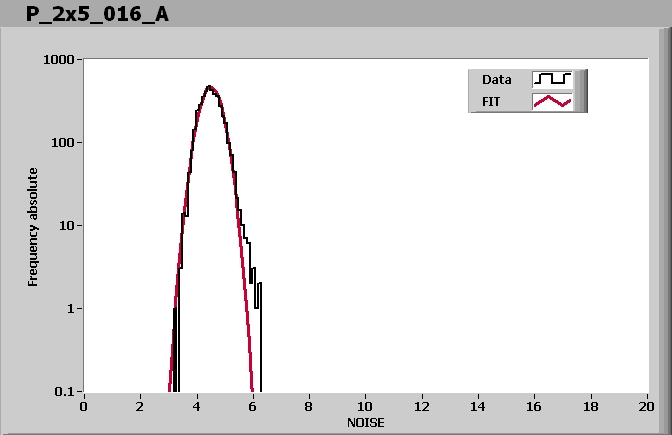

Noise MAP
Efficiency MAP
EXTRA DACs for NOISE
VHldDe | 95 | 95 | 95 | 95 | 105 | 105 | 105 | 100 | 105 | 100 |
Vsf | 150 | 150 | 145 | 145 | 155 | 140 | 150 | 145 | 140 | 145 |
VoffsetOp | 115 | 125 | 100 | 110 | 105 | 105 | 120 | 105 | 100 | 115 |
VIbias_PH | 100 | 100 | 100 | 100 | 105 | 105 | 100 | 100 | 100 | 100 |
Comment (if any): GOOD
This Device have been tested 0Times prior to this one and here are the links to the previous tests:End testing time: 11:07 PM
