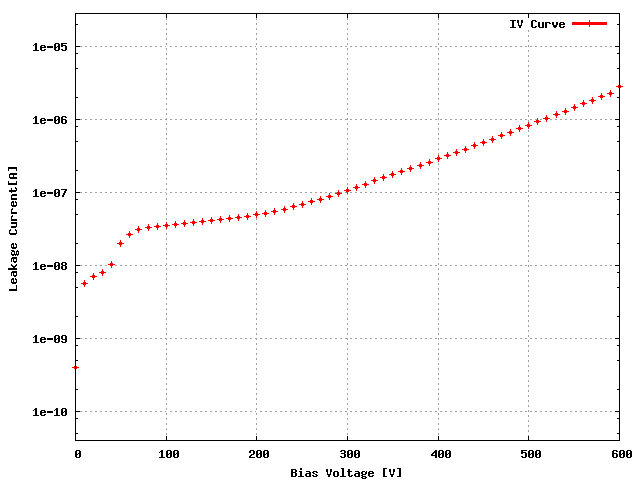

Sensor: S_2x4T_16, Data for leakage current measurement , and plot on overall it is a GOOD sensor
ROC | ROC wafer | Label |
---|---|---|
ROC0 | KFNG13T | 23A |
ROC1 | KFNG13T | 15A |
ROC2 | KFNG13T | 44C |
ROC3 | KFNG13T | 34D |
ROC4 | KFNG13T | 24B |
ROC5 | KFNG13T | 24A |
ROC6 | KFNG13T | 44D |
ROC7 | KFNG13T | 64B |
Ibias_DAC, Ibias_DAC Data | 148 | 166 | 158 | 156 | 158 | 162 | 144 | 154 |
Vana, VanaData | 141 | 146 | 131 | 132 | 128 | 143 | 128 | 131 |
CalDelData and plots | 69 | 68 | 69 | 68 | 71 | 84 | 70 | 68 |
VthrCompData and plots | 83 | 89 | 84 | 91 | 81 | 80 | 85 | 79 | Depletion Voltage is -50 and suggested operational voltage is -90
TestDdata ,TestD Plots | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
LightData ,Light Plots | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Pass/Fail TestD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |
Pass/Fail LIGHT | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |

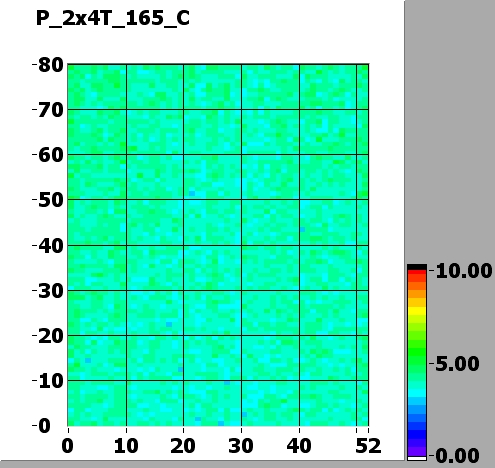

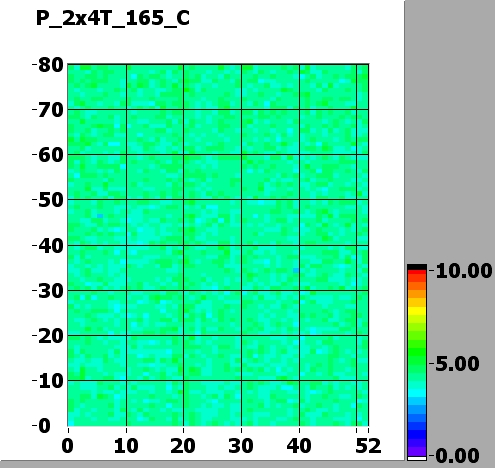

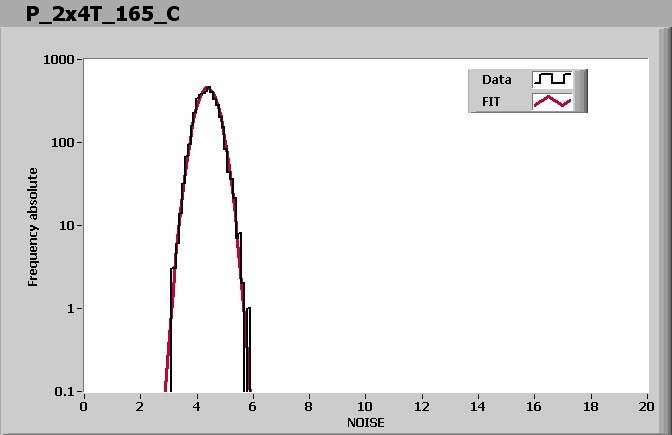

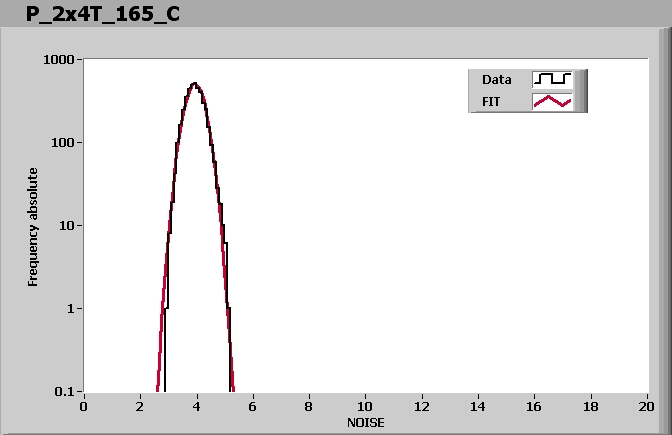

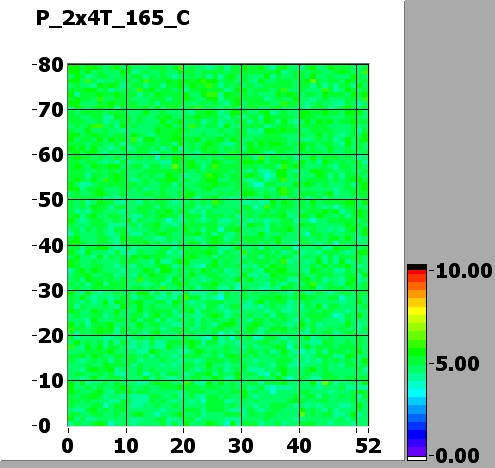

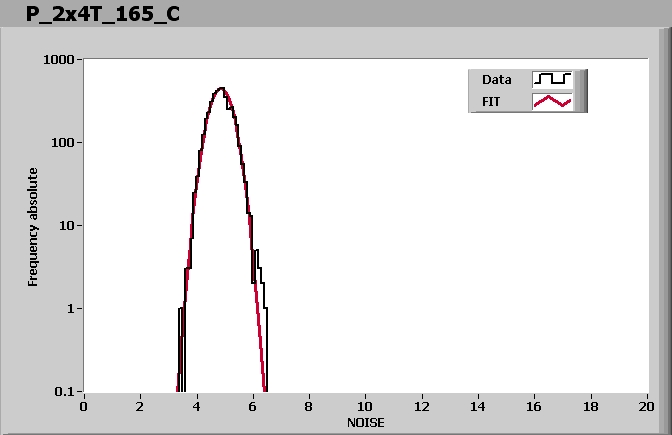

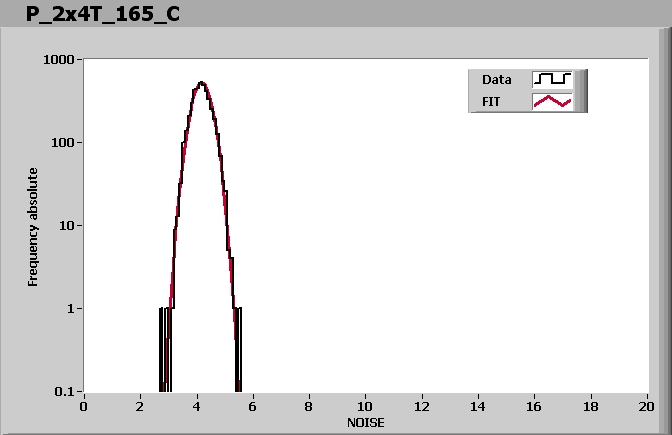

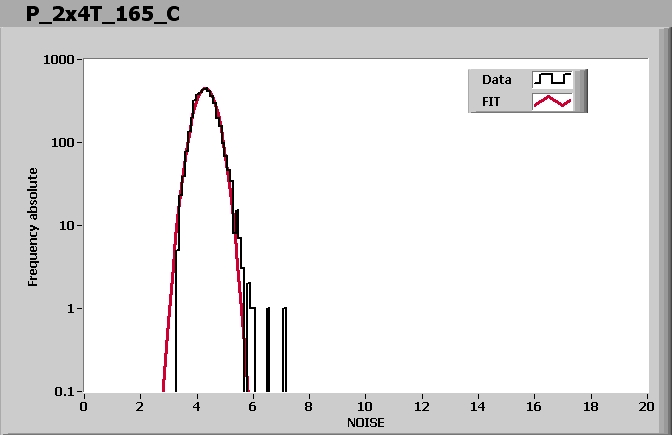

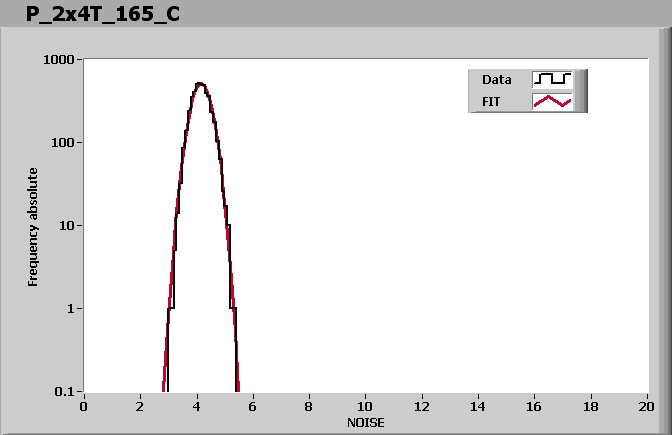

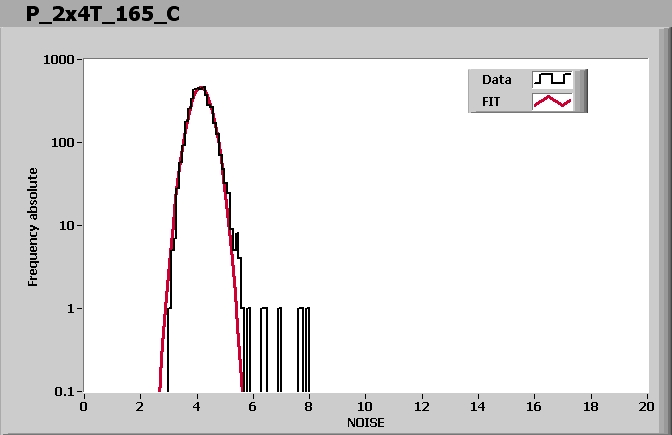

Noise MAP
Efficiency MAP
EXTRA DACs for NOISE
VHldDe | 90 | 95 | 115 | 100 | 120 | 85 | 145 | 115 |
Vsf | 140 | 145 | 135 | 140 | 140 | 140 | 140 | 140 |
VoffsetOp | 80 | 90 | 110 | 95 | 90 | 95 | 55 | 80 |
VIbias_PH | 100 | 100 | 100 | 100 | 100 | 105 | 105 | 95 |
Comment (if any): GOOD
This Device have been tested 0Times prior to this one and here are the links to the previous tests:End testing time: 9:50 AM
