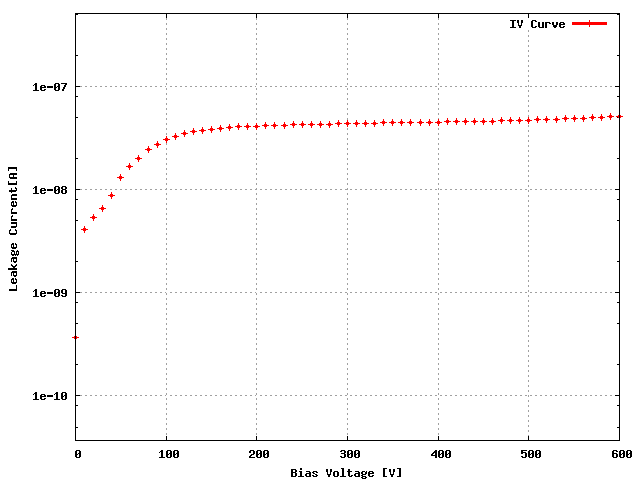

Sensor: S_2x4T_15, Data for leakage current measurement , and plot on overall it is a GOOD sensor
ROC | ROC wafer | Label |
---|---|---|
ROC0 | DWLQFTT | 32D |
ROC1 | DWLQFTT | 37D |
ROC2 | DWLQFTT | 36B |
ROC3 | DWLQFTT | 35B |
ROC4 | DWLQFTT | 32B |
ROC5 | DWLQFTT | 34A |
ROC6 | DWLQFTT | 33B |
ROC7 | DWLQFTT | 35A |
Ibias_DAC, Ibias_DAC Data | 138 | 132 | 140 | 142 | 132 | 138 | 140 | 128 |
Vana, VanaData | 147 | 144 | 146 | 145 | 133 | 149 | 131 | 141 |
CalDelData and plots | 89 | 80 | 74 | 82 | 92 | 89 | 87 | 73 |
VthrCompData and plots | 88 | 90 | 91 | 88 | 79 | 85 | 78 | 82 | Depletion Voltage is -44 and suggested operational voltage is -84
TestDdata ,TestD Plots | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 |
LightData ,Light Plots | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
Pass/Fail TestD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |
Pass/Fail LIGHT | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |

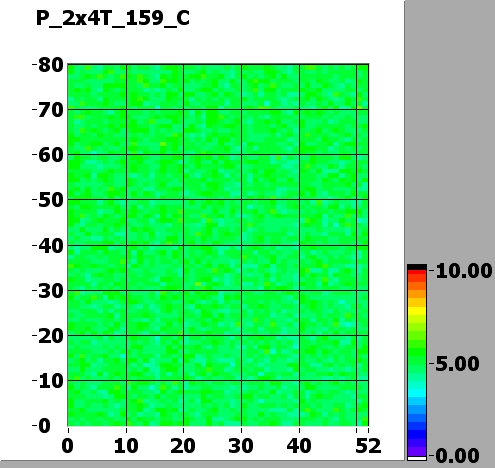

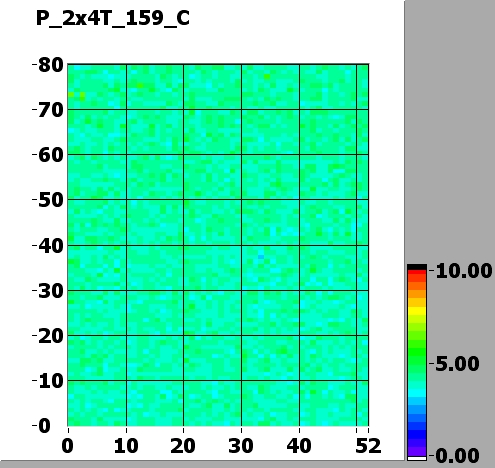

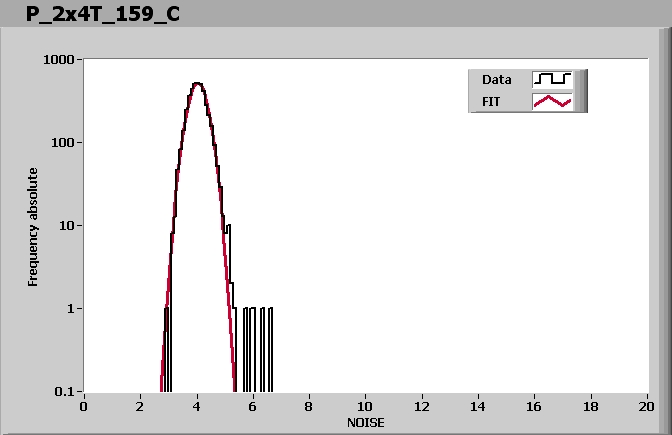

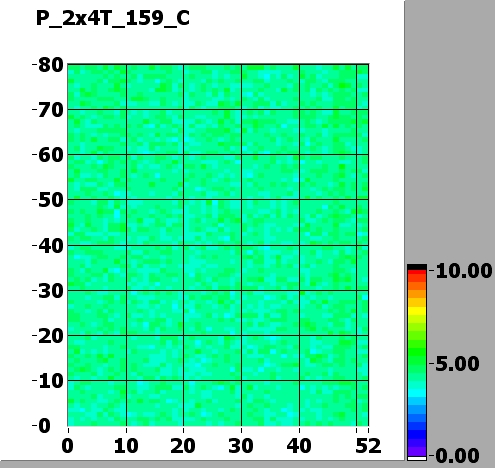

Noise MAP
Efficiency MAP

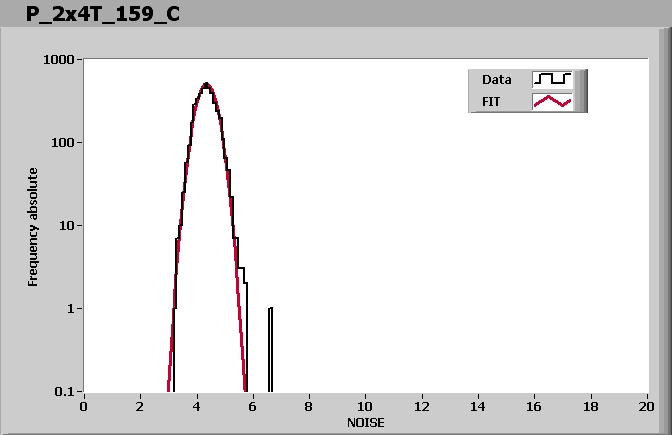

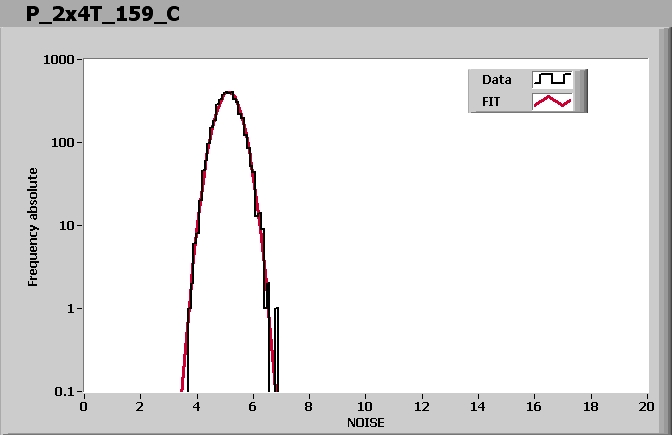

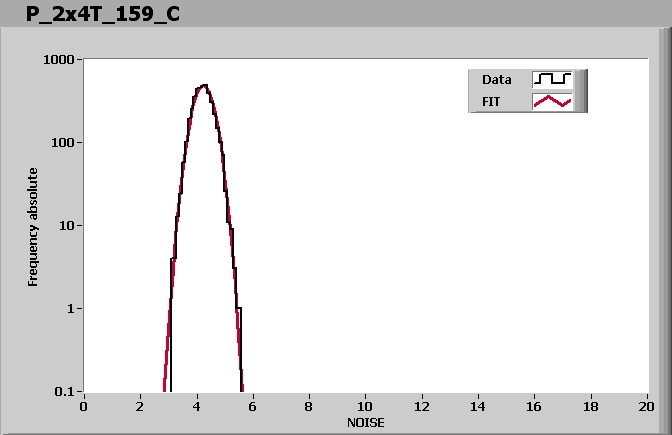

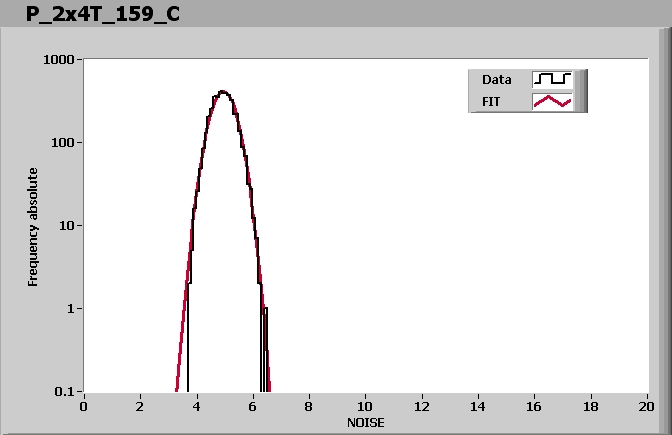

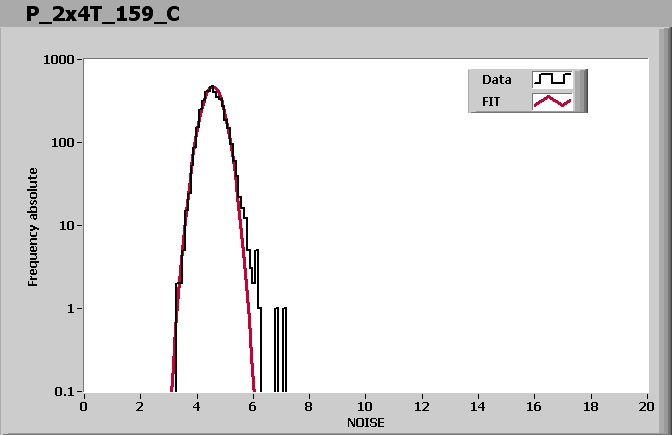

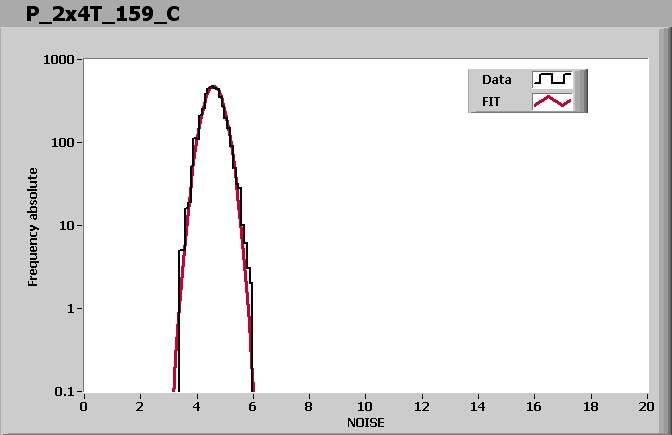

EXTRA DACs for NOISE
VHldDe | 95 | 90 | 95 | 100 | 95 | 95 | 110 | 100 |
Vsf | 145 | 145 | 145 | 145 | 140 | 150 | 140 | 140 |
VoffsetOp | 105 | 95 | 115 | 105 | 90 | 115 | 100 | 90 |
VIbias_PH | 100 | 105 | 100 | 95 | 105 | 95 | 95 | 105 |
Comment (if any): good
This Device have been tested 0Times prior to this one and here are the links to the previous tests:End testing time: 5:37 PM
