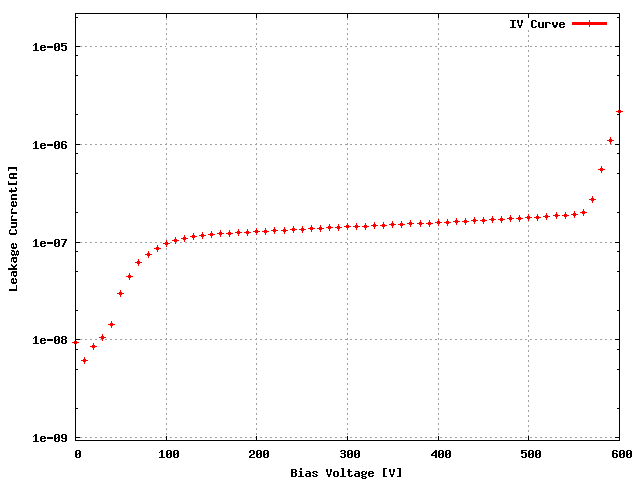

Sensor: S_2x4T_11, Data for leakage current measurement , and plot on overall it is a GOOD sensor
ROC | ROC wafer | Label |
---|---|---|
ROC0 | W33_XC4K5LT | 06B |
ROC1 | W34_XA4K3PT | 25B |
ROC2 | W34_XA4K3PT | 25A |
ROC3 | W34_XA4K3PT | 24D |
ROC4 | W34_XA4K3PT | 03D |
ROC5 | W34_XA4K3PT | 04A |
ROC6 | W34_XA4K3PT | 04B |
ROC7 | W36_XD4K3LT | 14A |
Ibias_DAC, Ibias_DAC Data | 130 | 142 | 130 | 132 | 142 | 130 | 148 | 142 |
Vana, VanaData | 117 | 132 | 131 | 128 | 133 | 126 | 117 | 139 |
CalDelData and plots | 79 | 89 | 83 | 82 | 95 | 101 | 70 | 75 |
VthrCompData and plots | 82 | 68 | 67 | 77 | 65 | 75 | 79 | 85 | Depletion Voltage is -50 and suggested operational voltage is -90
TestDdata ,TestD Plots | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 |
LightData ,Light Plots | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
Pass/Fail TestD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |
Pass/Fail LIGHT | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |

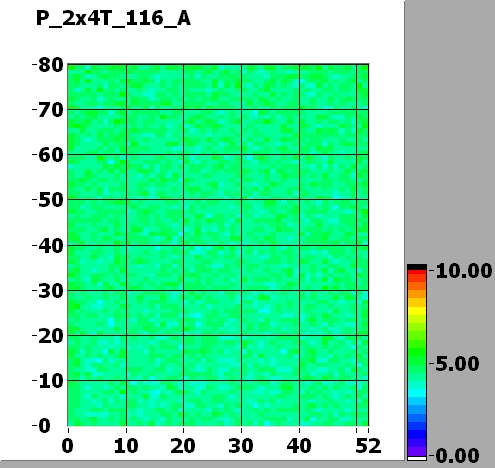

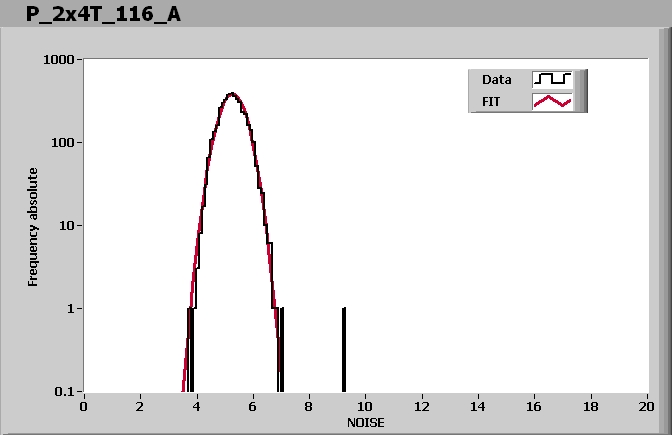

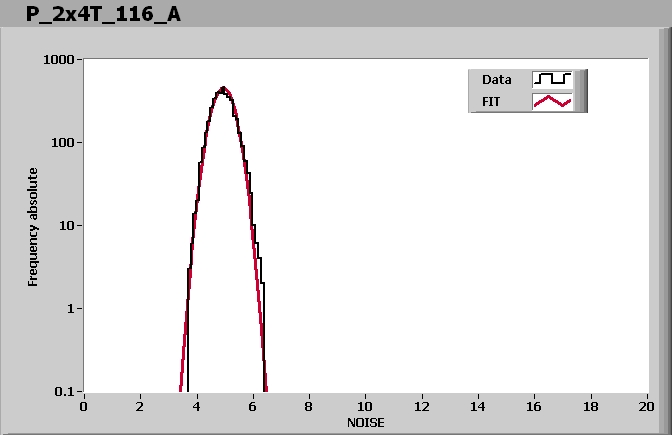

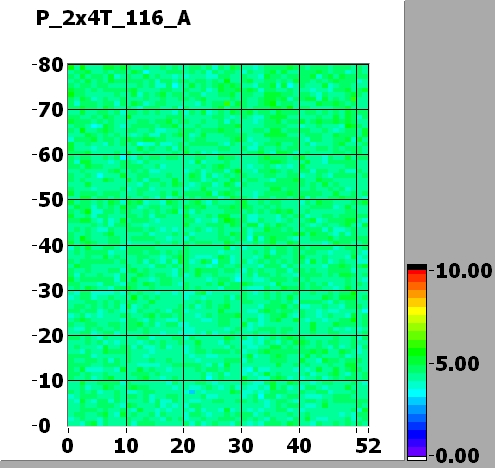

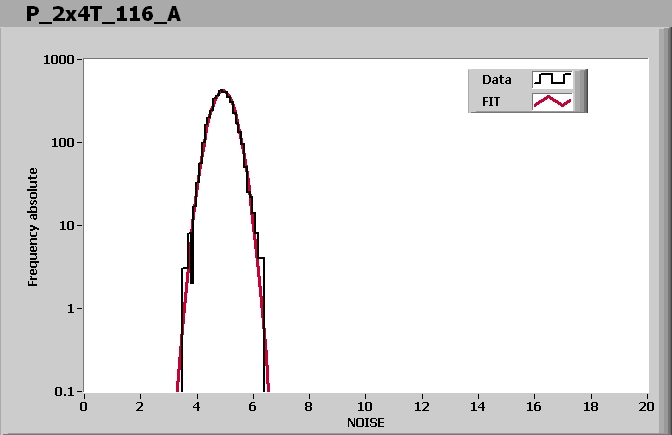

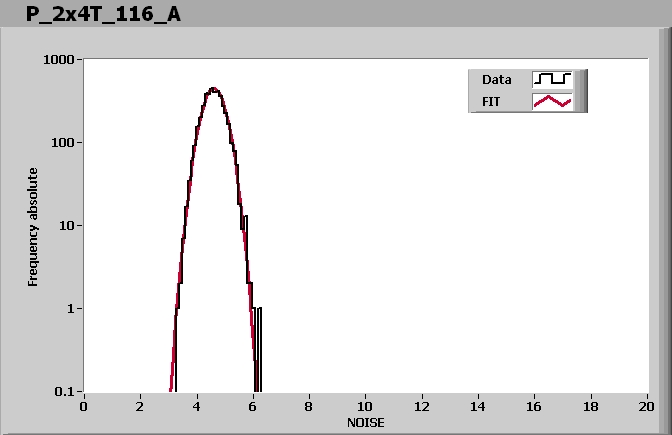

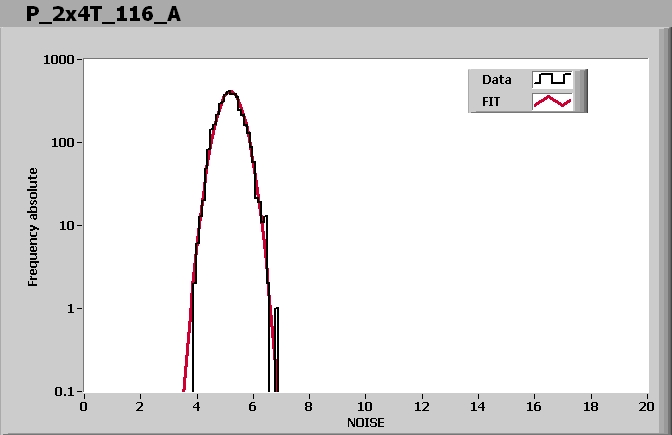

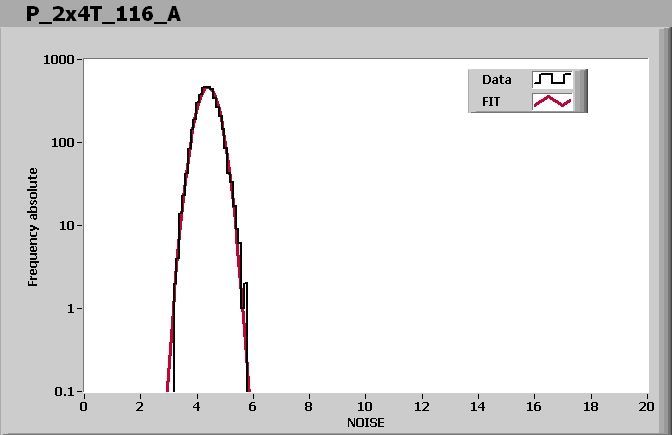

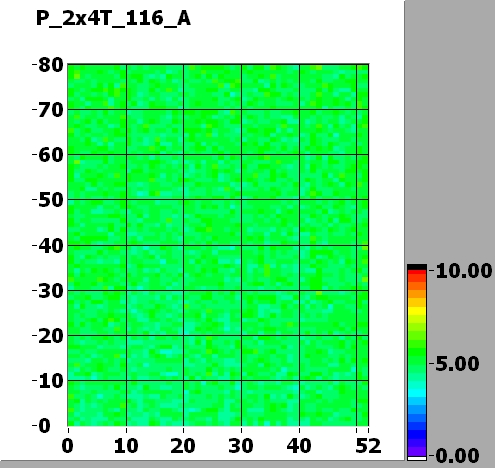

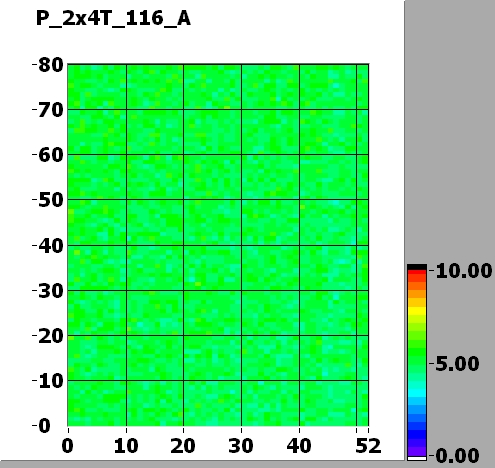

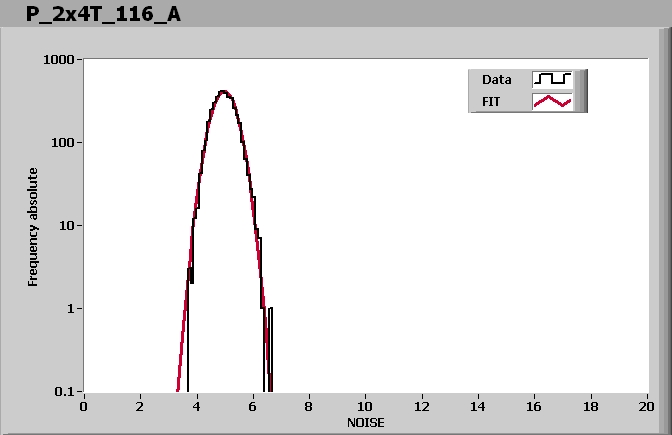

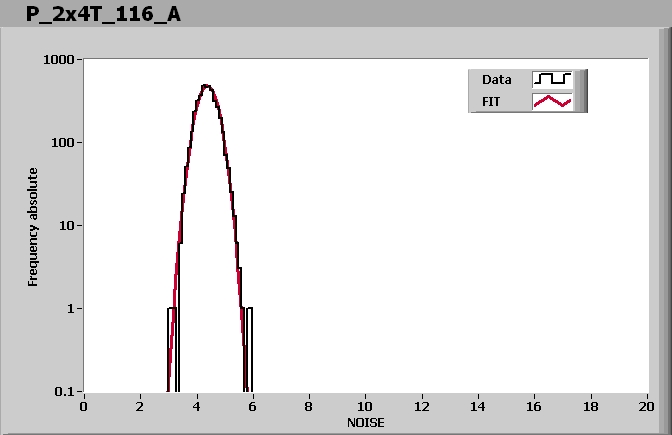

Noise MAP
Efficiency MAP
EXTRA DACs for NOISE
VHldDe | 155 | 120 | 110 | 145 | 120 | 140 | 145 | 90 |
Vsf | 130 | 140 | 145 | 140 | 140 | 135 | 135 | 140 |
VoffsetOp | 75 | 85 | 70 | 65 | 80 | 90 | 80 | 90 |
VIbias_PH | 105 | 95 | 100 | 100 | 105 | 100 | 100 | 100 |
Comment (if any): Good.
This Device have been tested 0Times prior to this one and here are the links to the previous tests:End testing time: 11:54 AM
