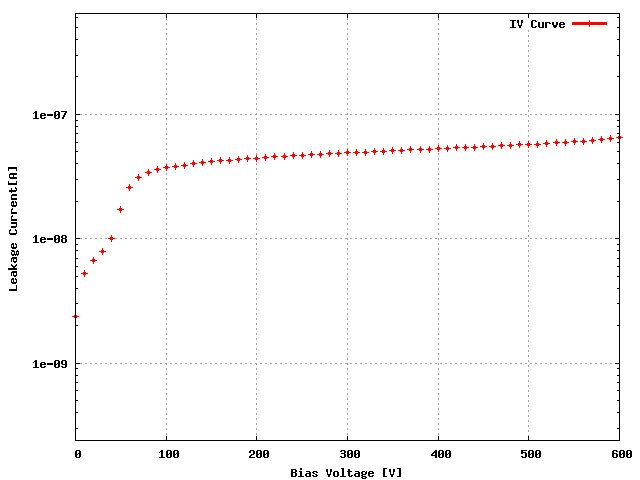

Sensor: S_2x4B_16, Data for leakage current measurement , and plot on overall it is a GOOD sensor
ROC | ROC wafer | Label |
---|---|---|
ROC0 | KBNG0QT | 55C |
ROC1 | KBNG0QT | 03C |
ROC2 | KBNG0QT | 43D |
ROC3 | KBNG0QT | 23A |
ROC4 | KBNG0QT | 33A |
ROC5 | KBNG0QT | 43B |
ROC6 | KBNG0QT | 43A |
ROC7 | KBNG0QT | 23D |
Ibias_DAC, Ibias_DAC Data | 162 | 172 | 154 | 148 | 170 | 162 | 154 | 162 |
Vana, VanaData | 131 | 137 | 145 | 141 | 135 | 144 | 145 | 138 |
CalDelData and plots | 63 | 67 | 65 | 62 | 71 | 72 | 79 | 80 |
VthrCompData and plots | 83 | 83 | 90 | 88 | 83 | 89 | 82 | 86 | Depletion Voltage is -46 and suggested operational voltage is -86
TestDdata ,TestD Plots | 0 | 1 | 0 | 0 | 0 | 1 | 2 | 0 |
LightData ,Light Plots | 0 | 2 | 0 | 0 | 0 | 0 | 0 | 1 |
Pass/Fail TestD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |
Pass/Fail LIGHT | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |

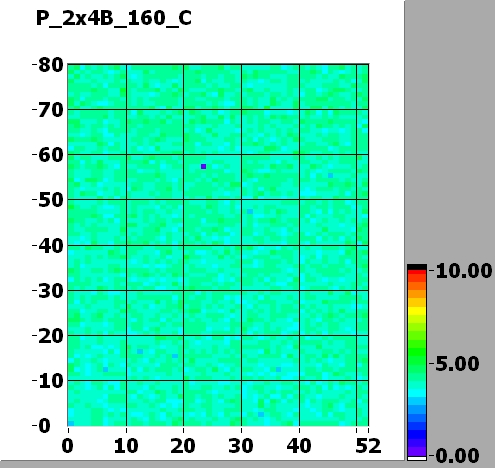

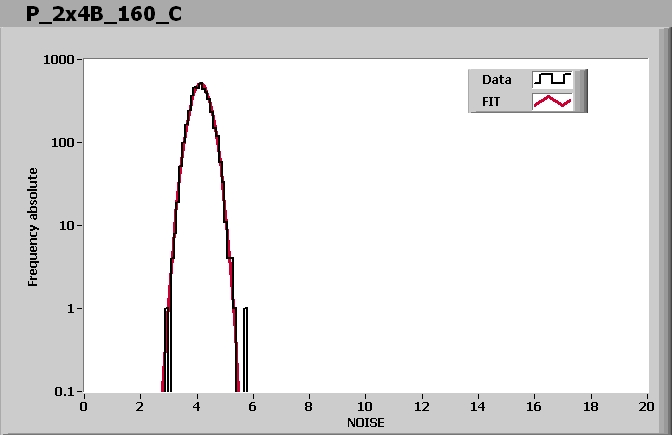

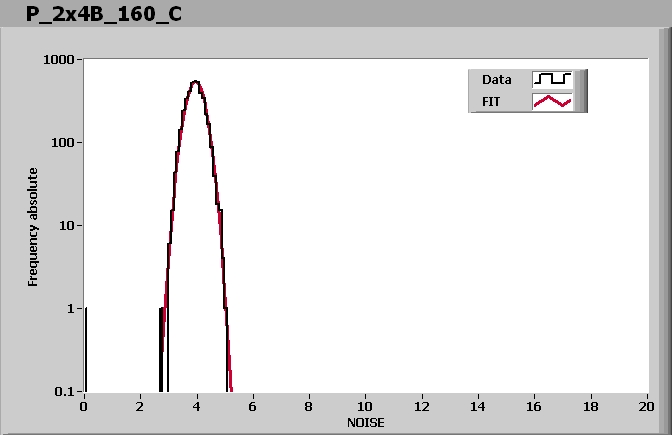

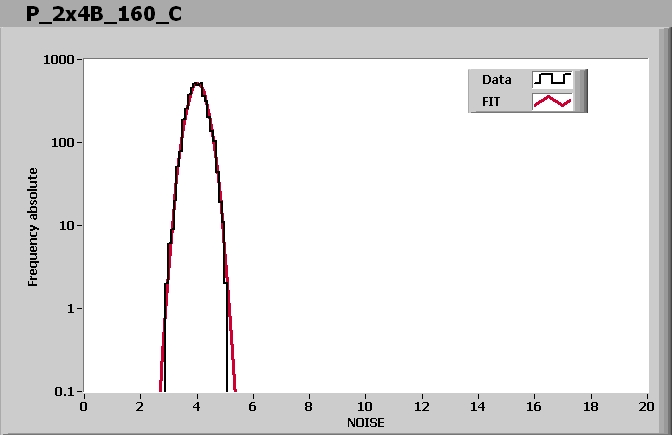

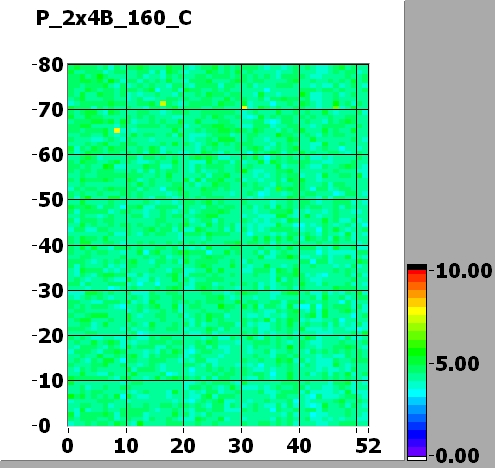

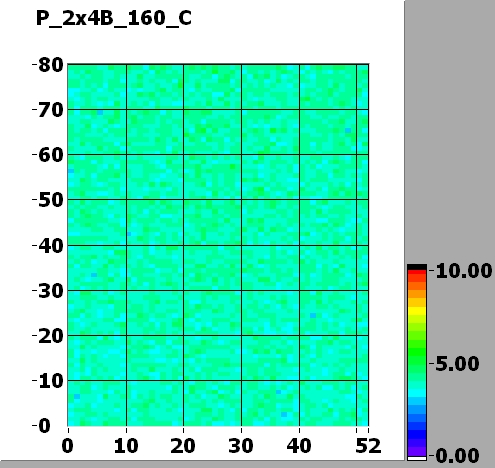

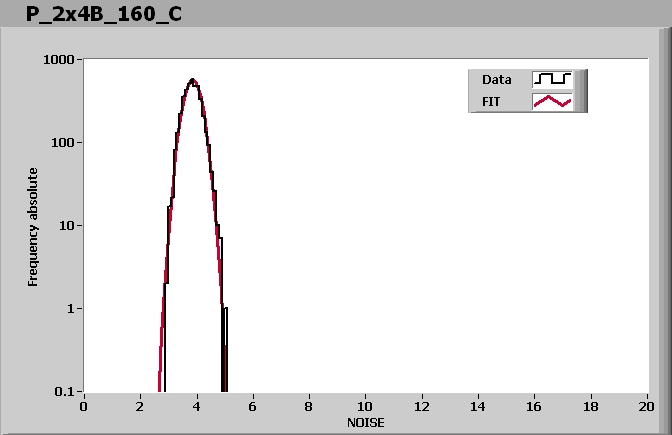

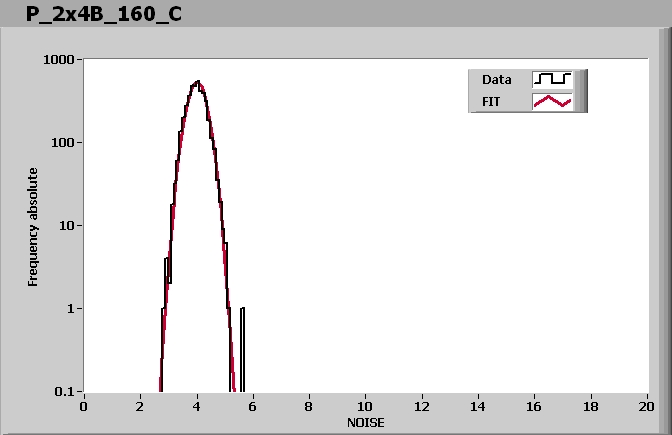

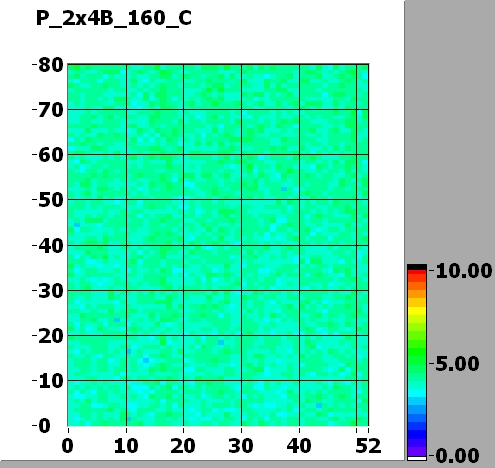

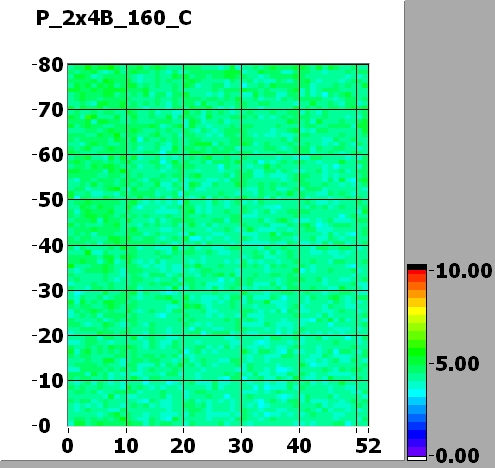

Noise MAP at VMAX
Efficiency MAP
EXTRA DACs for NOISE
VHldDe | 125 | 95 | 95 | 100 | 115 | 95 | 85 | 105 |
Vsf | 140 | 140 | 145 | 140 | 140 | 145 | 150 | 145 |
VoffsetOp | 75 | 100 | 105 | 110 | 105 | 115 | 95 | 90 |
VIbias_PH | 95 | 100 | 100 | 100 | 105 | 100 | 100 | 100 |
Comment (if any):
This Device have been tested 0Times prior to this one and here are the links to the previous tests:End testing time: 2:46 PM
