Sensor: S_2x4B_11, Data for leakage current measurement , and plot on overall it is a GOOD sensor
ROC | ROC wafer | Label |
---|---|---|
ROC0 | DWLQFTT | 52B |
ROC1 | DWLQFTT | 61B |
ROC2 | DWLQFTT | 52A |
ROC3 | DWLQFTT | 51A |
ROC4 | DWLQFTT | 53B |
ROC5 | DWLQFTT | 62B |
ROC6 | DWLQFTT | 62A |
ROC7 | DWLQFTT | 55D |
Ibias_DAC, Ibias_DAC Data | 144 | 136 | 148 | 144 | 122 | 122 | 136 | 144 |
Vana, VanaData | 135 | 144 | 149 | 150 | 137 | 127 | 138 | 151 |
CalDelData and plots | 88 | 96 | 72 | 85 | 101 | 87 | 81 | 76 |
VthrCompData and plots | 82 | 84 | 91 | 83 | 74 | 83 | 85 | 87 | Depletion Voltage is -52 and suggested operational voltage is -92
TestDdata ,TestD Plots | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
LightData ,Light Plots | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 1 |
Pass/Fail TestD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |
Pass/Fail LIGHT | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |

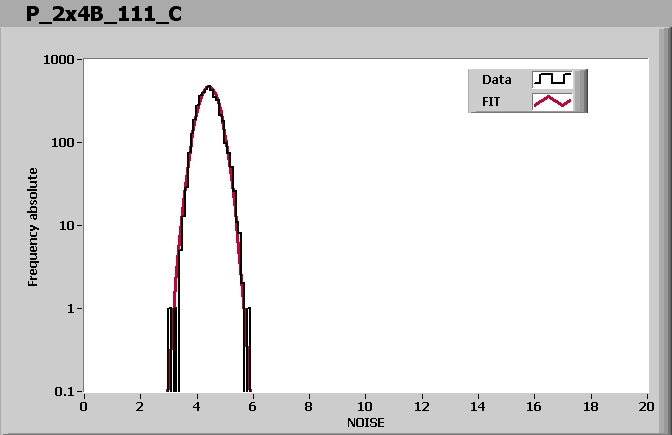

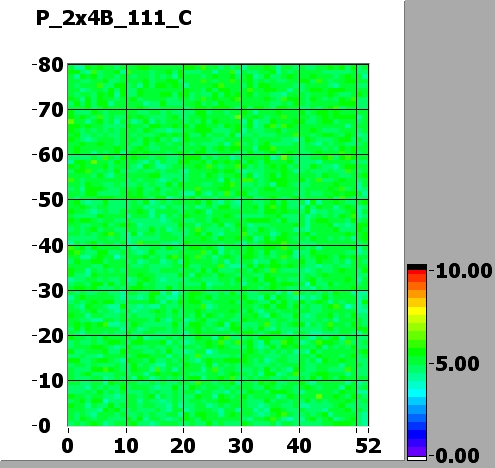

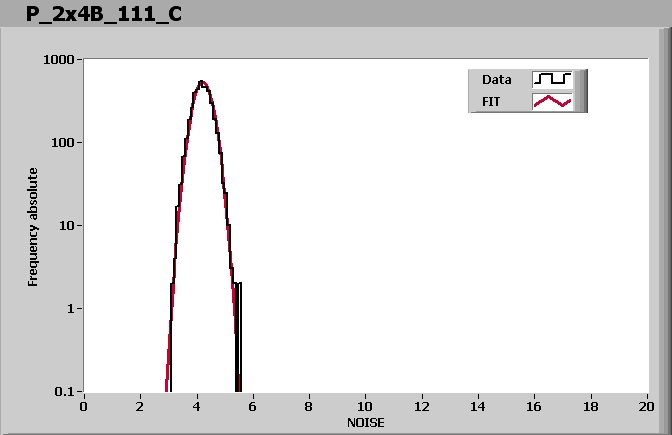

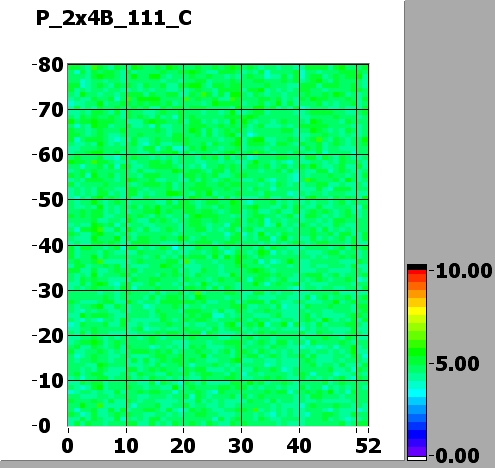

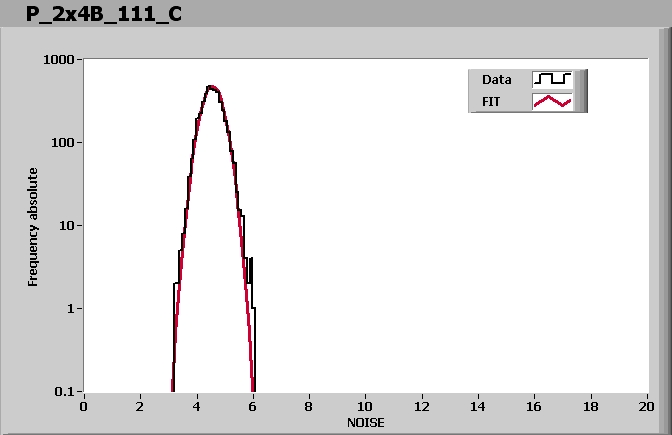

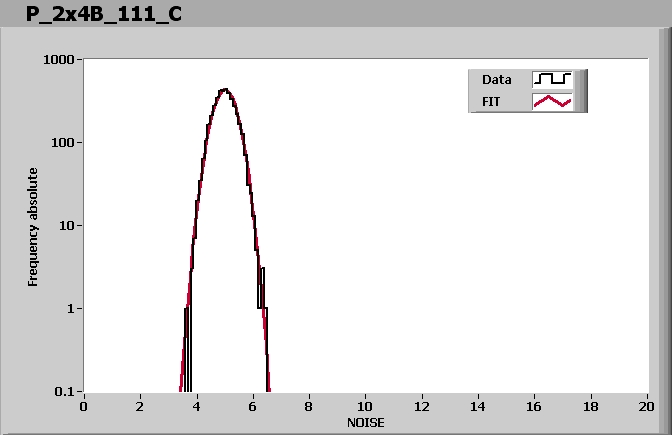

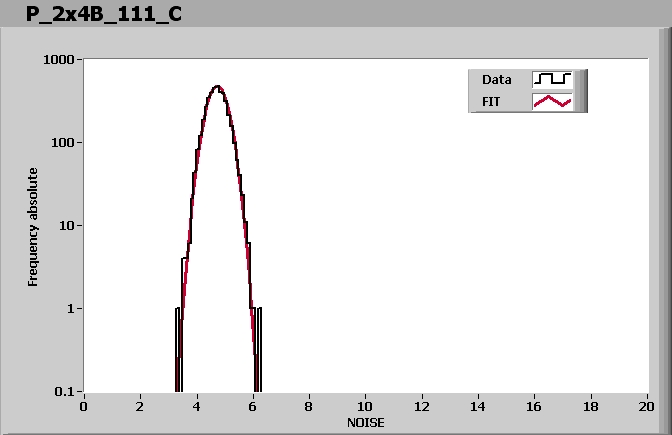

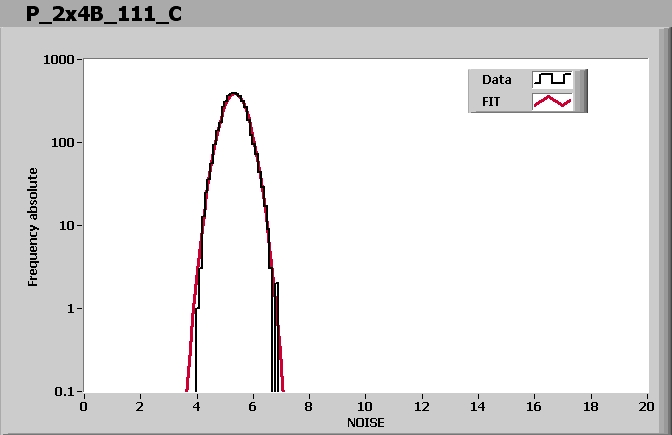

Noise MAP
Efficiency MAP
EXTRA DACs for NOISE
VHldDe | 120 | 90 | 100 | 95 | 85 | 130 | 95 | 100 |
Vsf | 140 | 145 | 150 | 150 | 140 | 140 | 140 | 150 |
VoffsetOp | 90 | 115 | 120 | 105 | 80 | 110 | 90 | 100 |
VIbias_PH | 105 | 100 | 100 | 100 | 95 | 100 | 100 | 105 |
Comment (if any):
This Device have been tested 0Times prior to this one and here are the links to the previous tests:End testing time: 10:09 AM
