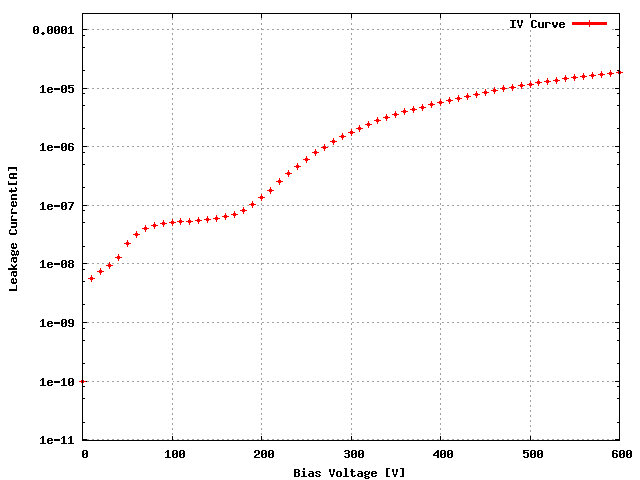

Sensor: S_2x4B_01, Data for leakage current measurement , and plot on overall it is a GOOD sensor
ROC | ROC wafer | Label |
---|---|---|
ROC0 | W48_DVLQDVT | 66B |
ROC1 | W48_DVLQDVT | 65D |
ROC2 | W48_DVLQDVT | 40C |
ROC3 | W48_DVLQDVT | 64D |
ROC4 | W48_DVLQDVT | 45B |
ROC5 | W48_DVLQDVT | 45D |
ROC6 | W48_DVLQDVT | 46A |
ROC7 | W48_DVLQDVT | 46B |
Ibias_DAC, Ibias_DAC Data | 166 | 140 | 156 | 158 | 172 | 156 | 156 | 146 |
Vana, VanaData | 141 | 138 | 143 | 143 | 151 | 141 | 151 | 144 |
CalDelData and plots | 95 | 96 | 94 | 99 | 66 | 75 | 69 | 85 |
VthrCompData and plots | 78 | 76 | 80 | 88 | 93 | 90 | 88 | 89 | Depletion Voltage is -48 and suggested operational voltage is -88
TestDdata ,TestD Plots | 0 | 1 | 1 | 0 | 1 | 0 | 0 | 0 |
LightData ,Light Plots | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
Pass/Fail TestD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |
Pass/Fail LIGHT | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |

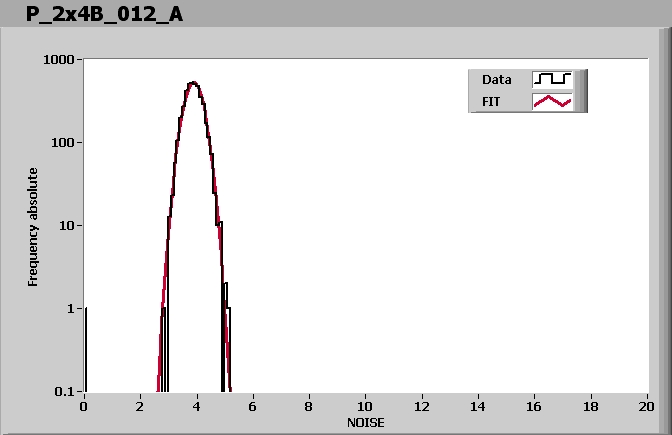

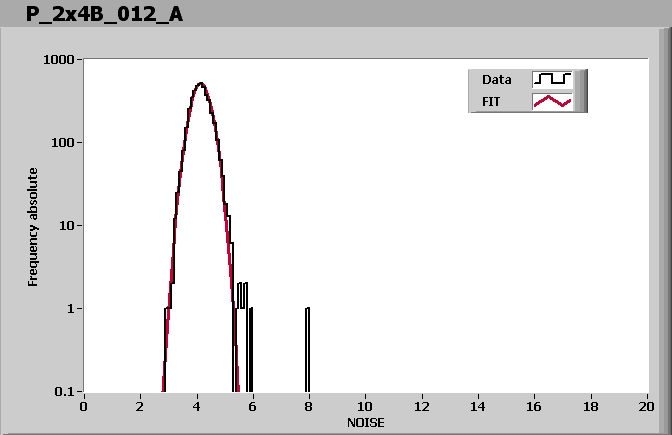

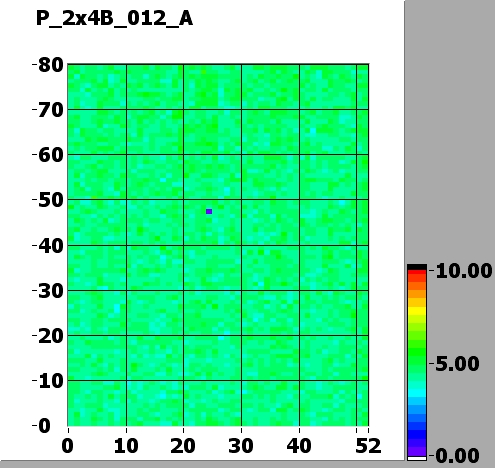

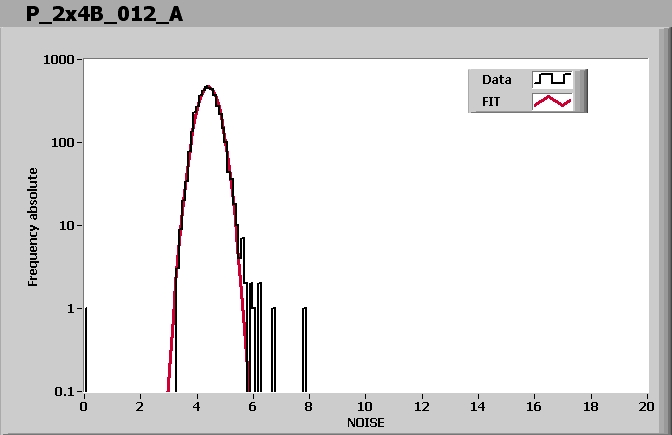

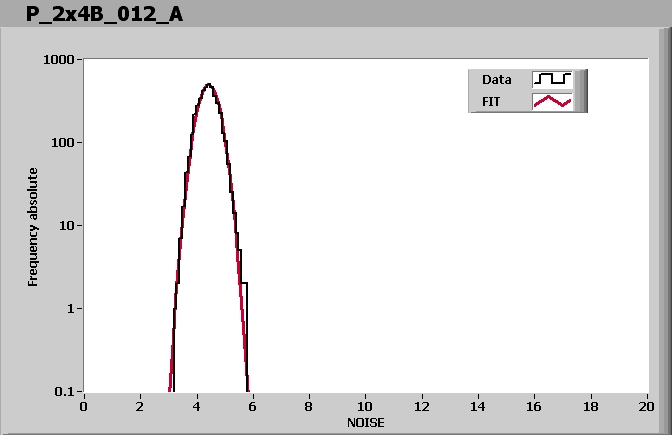

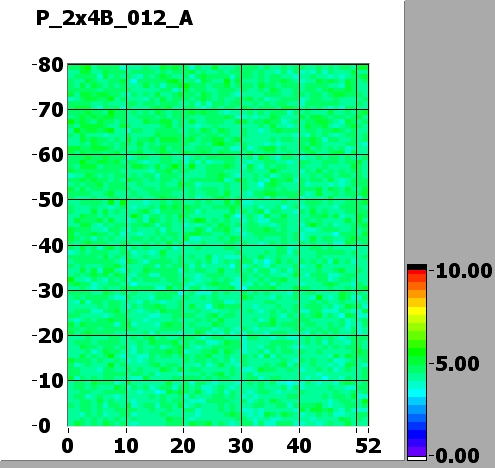

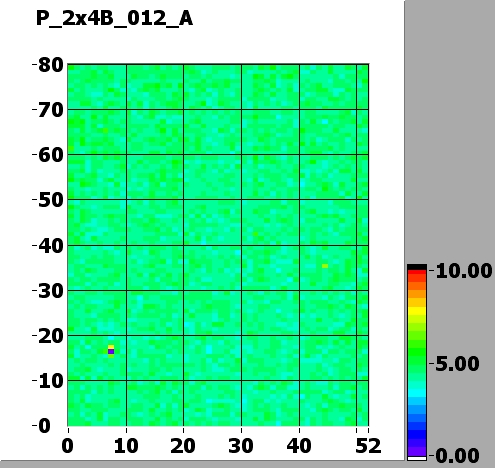

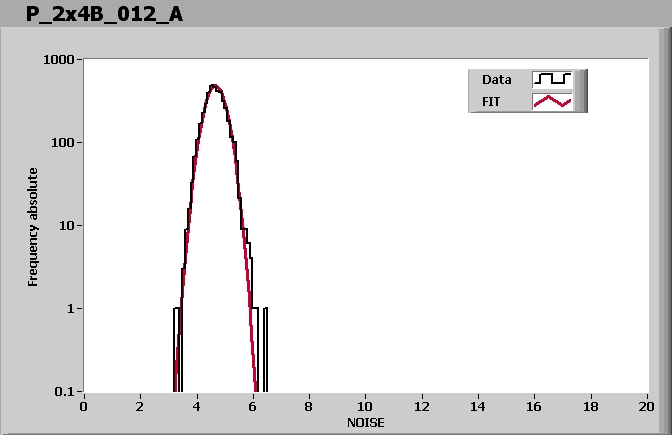

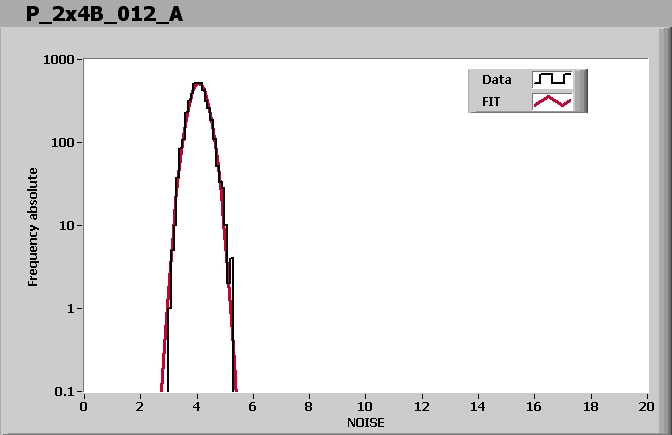

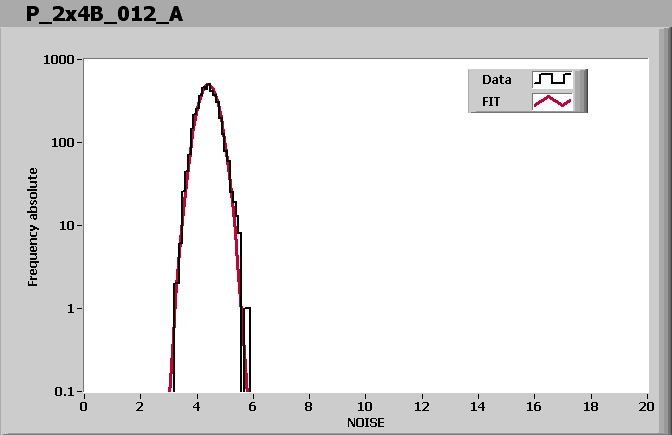

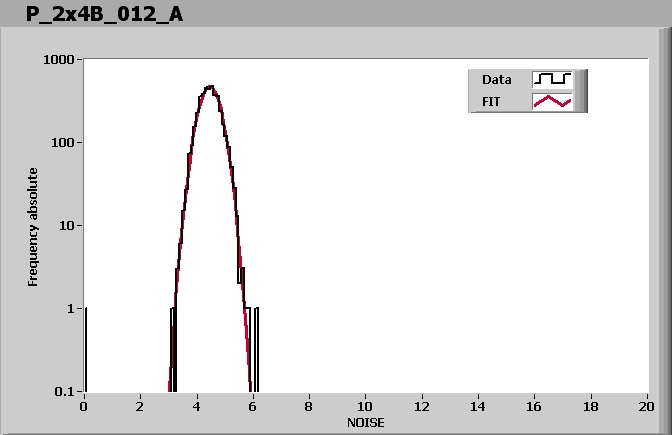

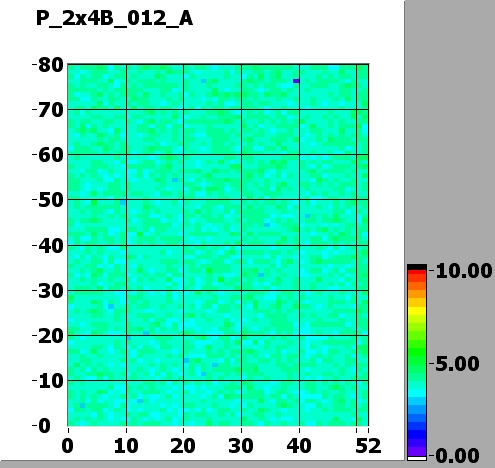

Noise MAP at VMAX
Efficiency MAP
EXTRA DACs for NOISE
VHldDe | 95 | 110 | 90 | 100 | 100 | 105 | 100 | 95 |
Vsf | 140 | 140 | 145 | 145 | 150 | 140 | 150 | 150 |
VoffsetOp | 90 | 80 | 115 | 95 | 100 | 120 | 100 | 95 |
VIbias_PH | 105 | 100 | 95 | 105 | 100 | 100 | 100 | 105 |
Comment (if any):
This Device have been tested 0Times prior to this one and here are the links to the previous tests:End testing time: 2:49 PM
