P_2x3T_131_A

Parts committed by Bolla Gino on date 11/3/2006

PartID
BBMBBM_131-2x3T
VHDI2x3_367

ROCROC waferLabel
ROC0W20_XP4K3AT45A
ROC1W20_XP4K3AT44D
ROC2W20_XP4K3AT44C
ROC3W20_XP4K3AT64D
ROC4W20_XP4K3AT65D
ROC5W20_XP4K3AT66A

Inspected by Arndt Kirk on date 11/8/2006
LR_dev0.033
LL_dev0.044
FINAL COMMENT by Arndt KirkNo assembly problems. No wirebond problem.

PLAQUETTE made READY for testing on 11/8/2006 by Arndt Kirk

PLAQUETTE TESTED on 2006-11-09 by Gino Bolla

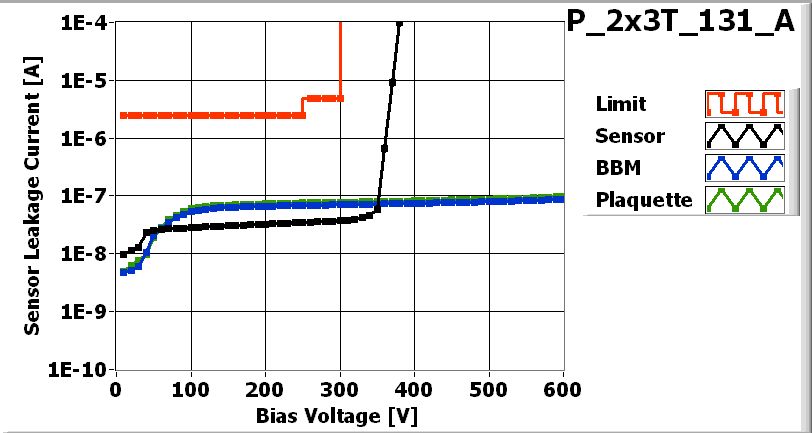

[IMAGE] of
IV_XML-File
Maximum Voltage 600 V

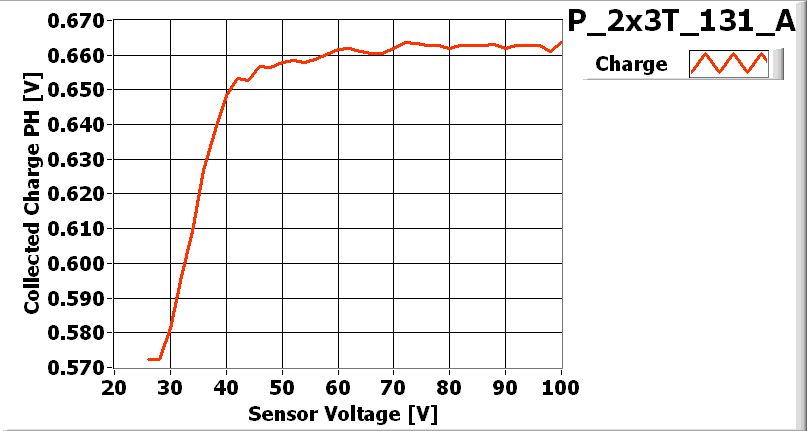

[IMAGE] of
LASER_XML-File
Depletion Voltage 44 V
Operational Voltage 84 V

ROCROC0ROC1ROC2ROC3ROC4ROC5
Ibias_DAC144153153148147166
Vana130116137124132120
Cal_Del9383839410092
Vthrs_Comp707384686874
Unbumped000000
Dead000000
Noisy000000
Undecoded000000
Total BAD000000

ASSEMBLY_XML-File SUMMARY_XML-File, and SUMMARY_PER_ROC_XML-File

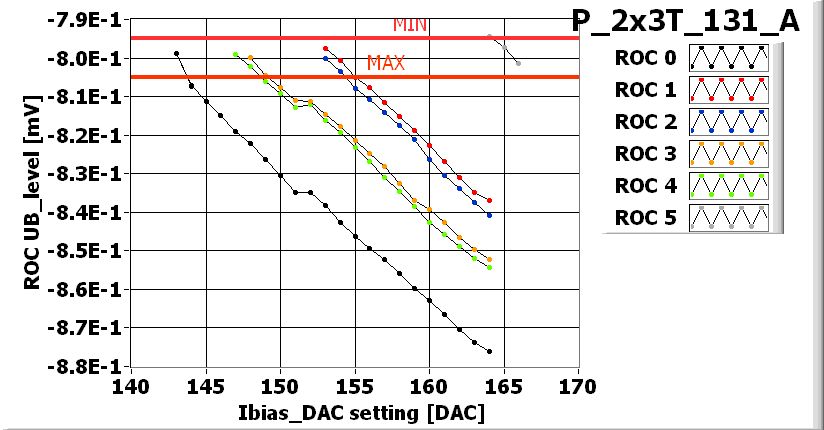

[IMAGE] of I_BIAS_DAC_XML-File

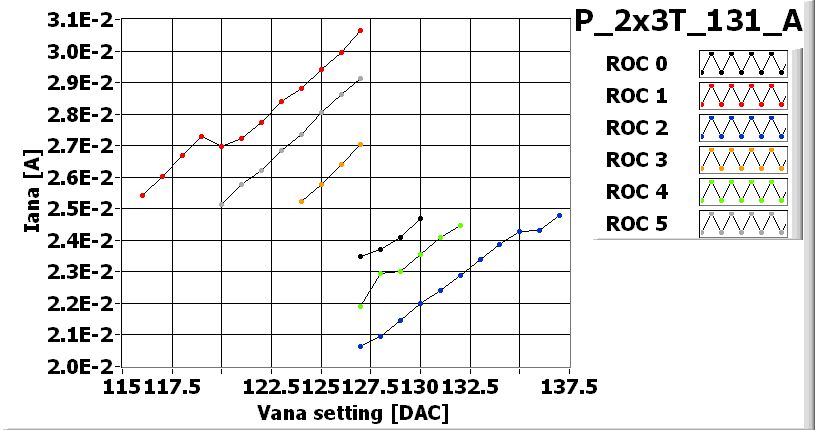

[IMAGE] of VANA_XML-File
[IMAGE] of DEAD_XML-File
[IMAGE] of NOISY_XML-File

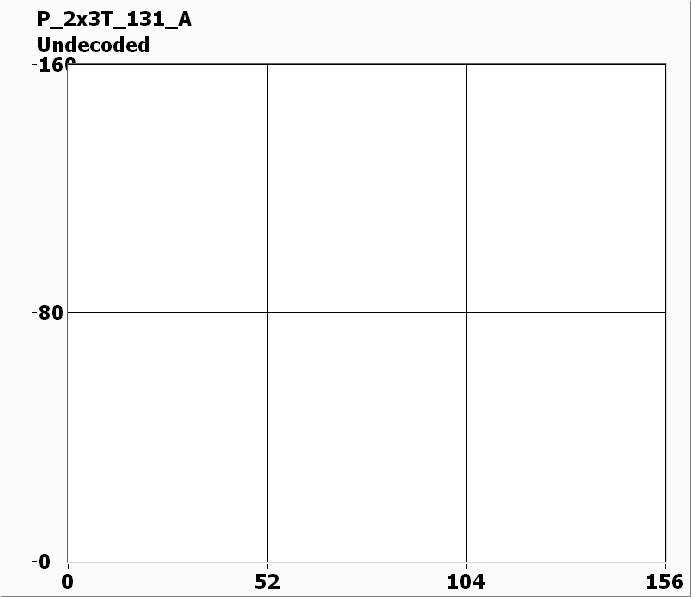

[IMAGE] of UNDECODED_XML-File

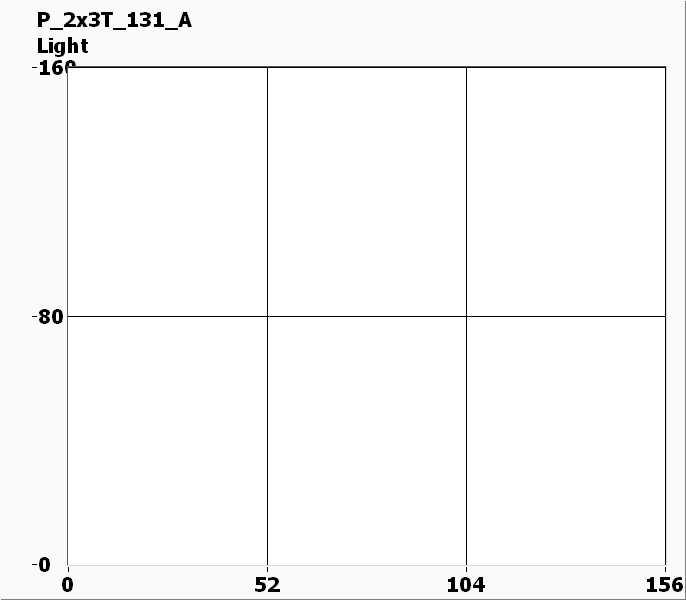

[IMAGE] of LIGHT_XML-File

PLAQUETTE READY FOR SHIPPING

Shipped on date 2006-11-13

Plaquette assigned to panel P4R_011
