P_1x5L_085_A

Parts committed by Bolla Gino on date 11/7/2006

PartID
BBMBBM_085-1x5
VHDI1x5L_221

ROCROC waferLabel
ROC0W18_XJ4K3FT24C
ROC1W18_XJ4K3FT24A
ROC2W18_XJ4K3FT23D
ROC3W18_XJ4K3FT03A
ROC4W18_XJ4K3FT23B

Inspected by Graves Durand on date 11/13/2006
LR_dev0.024
LL_dev0.066
FINAL COMMENT by Graves DurandNo assembly problems. No wirebonding problems.

PLAQUETTE made READY for testing on 11/13/2006 by Graves Durand

PLAQUETTE TESTED on 2006-11-14 by Gino Bolla

[IMAGE] of
IV_XML-File
Maximum Voltage 310 V
[IMAGE] of

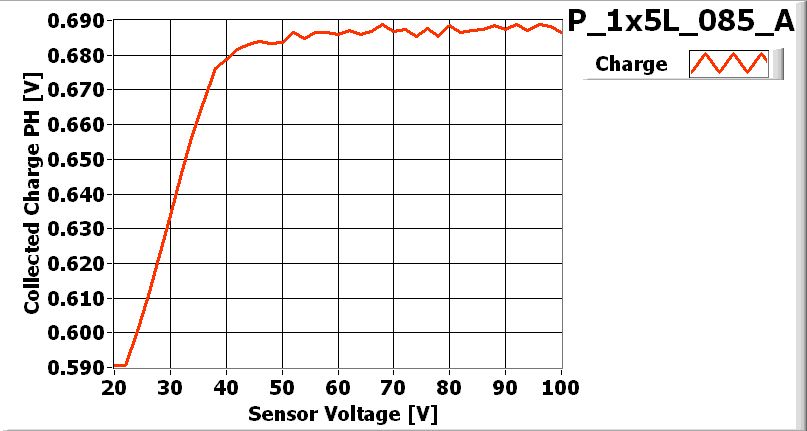

LASER_XML-File
Depletion Voltage 40 V
Operational Voltage 80 V

ROCROC0ROC1ROC2ROC3ROC4
Ibias_DAC136131138135135
Vana125106127132125
Cal_Del7497839596
Vthrs_Comp7960768166
Unbumped00000
Dead00110
Noisy00000
Undecoded01000
Total BAD01110

ASSEMBLY_XML-File SUMMARY_XML-File, and SUMMARY_PER_ROC_XML-File

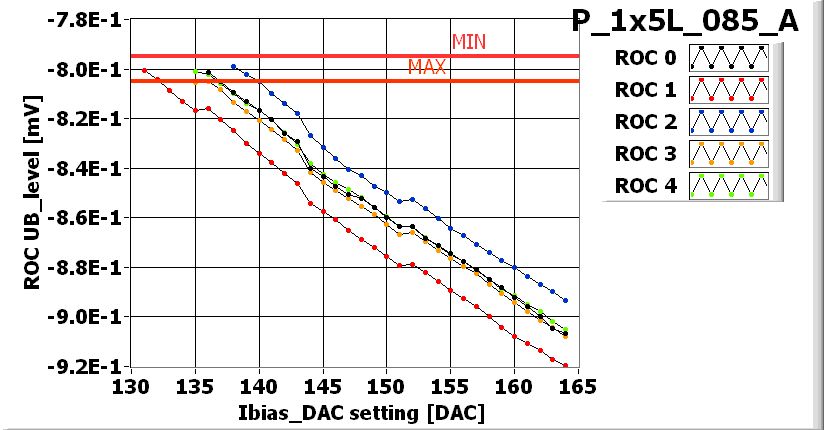

[IMAGE] of I_BIAS_DAC_XML-File

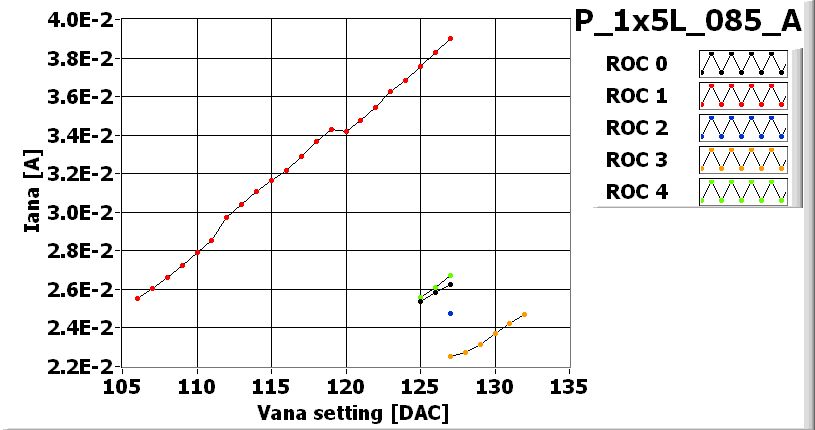

[IMAGE] of VANA_XML-File
[IMAGE] of DEAD_XML-File

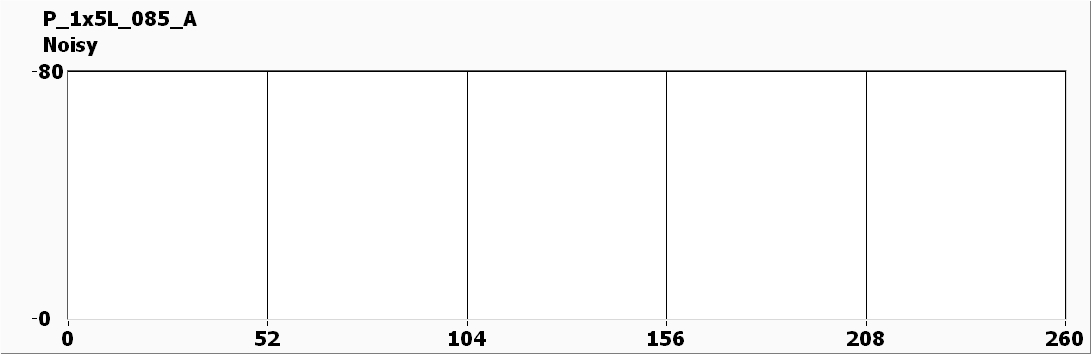

[IMAGE] of NOISY_XML-File
[IMAGE] of UNDECODED_XML-File

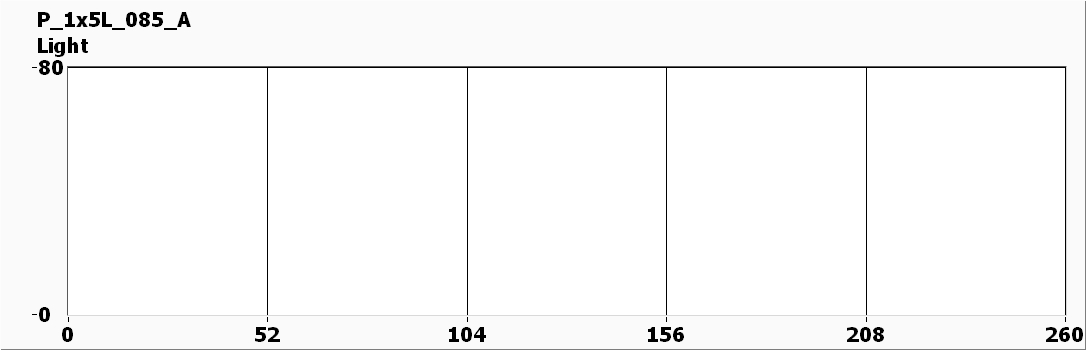

[IMAGE] of LIGHT_XML-File

PLAQUETTE READY FOR SHIPPING

Shipped on date 2006-11-15

Plaquette assigned to panel P4R_027
