P4L_039

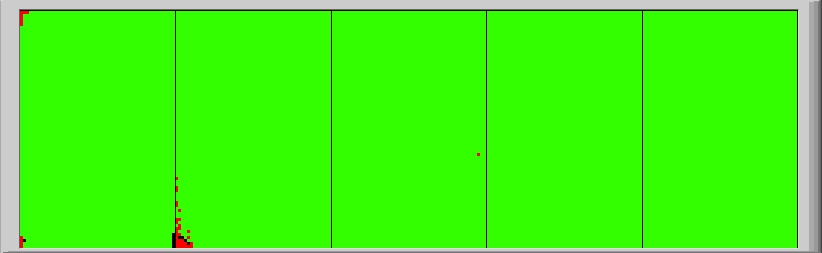

Unbumped pixels are red, dead are black, noisy are yellow, and undecoded are blue
Plaquette
Position
Purdue Map
FNAL Plaq. Map
FNAL Panel Map

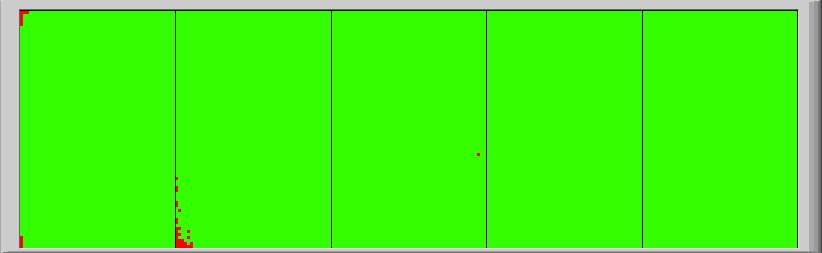

P_1x5R_172_C
4

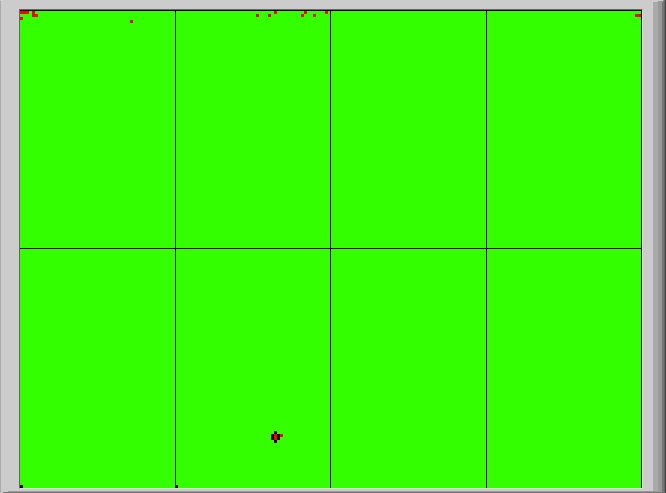

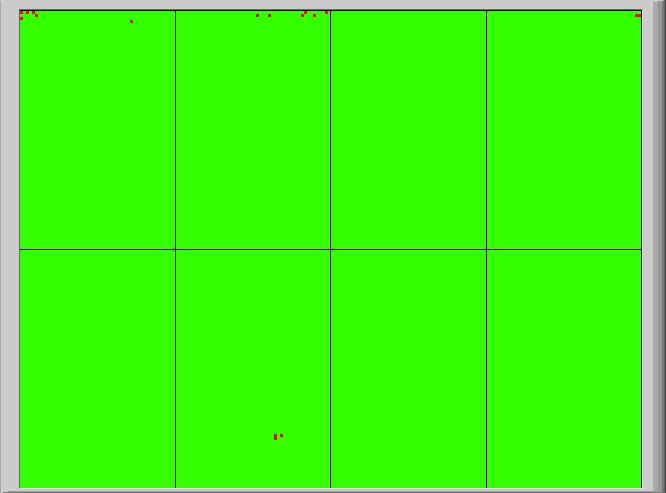

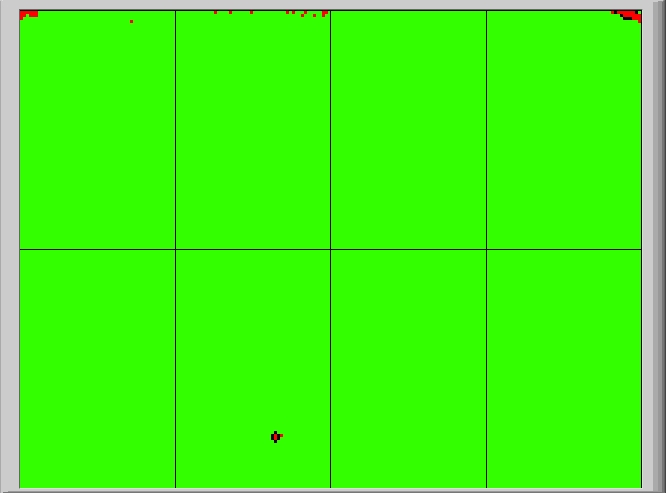

P_2x4T_032_C
3

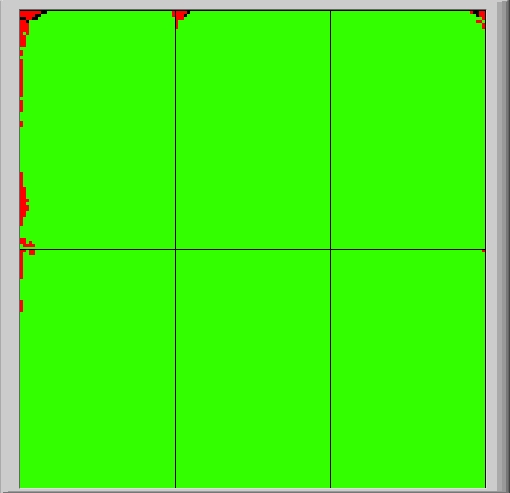

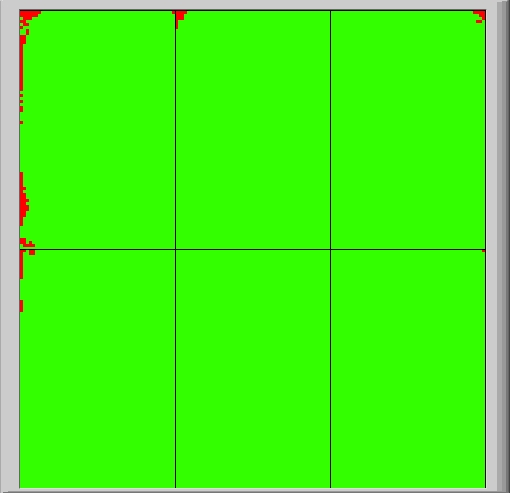

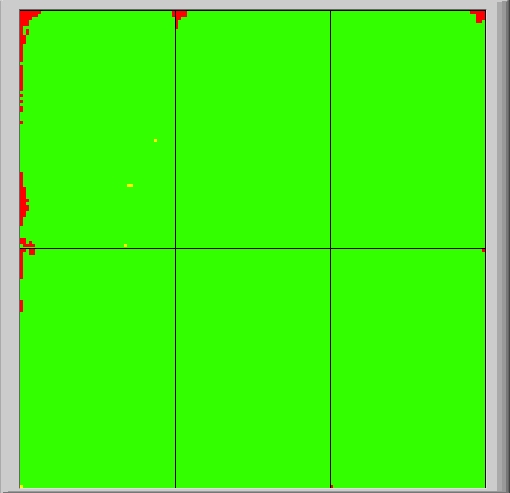

P_2x3B_109_C
2

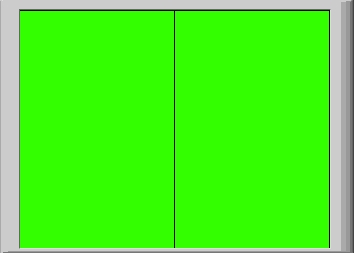

P_1x2L_157_A
1
Panel assembly comments
11may2007/ME: Max voltage = 440V (due to 1x5). 2x4, 2x3, and 1x5 are A- plaquettes. Grade A-.
Overall panel grade:
A-
