Sensor: S_2x4B_11, Data for leakage current measurement , and plot on overall it is a GOOD sensor
ROC | ROC wafer | Label |
---|---|---|
ROC0 | W34_XA4K3PT | 40B |
ROC1 | W34_XA4K3PT | 40A |
ROC2 | W34_XA4K3PT | 58D |
ROC3 | W34_XA4K3PT | 58A |
ROC4 | W34_XA4K3PT | 31D |
ROC5 | W34_XA4K3PT | 32A |
ROC6 | W34_XA4K3PT | 32C |
ROC7 | W34_XA4K3PT | 32D |
Ibias_DAC, Ibias_DAC Data | 134 | 132 | 148 | 144 | 136 | 150 | 138 | 144 |
Vana, VanaData | 117 | 124 | 144 | 131 | 143 | 153 | 123 | 143 |
CalDelData and plots | 85 | 75 | 95 | 84 | 99 | 73 | 87 | 59 |
VthrCompData and plots | 74 | 74 | 80 | 84 | 74 | 92 | 85 | 88 | Depletion Voltage is -48 and suggested operational voltage is -88
TestDdata ,TestD Plots | 0 | 0 | 0 | 0 | 0 | 4 | 52 | 0 |
LightData ,Light Plots | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
Pass/Fail TestD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | BAD | GOOD |
Pass/Fail LIGHT | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD | GOOD |

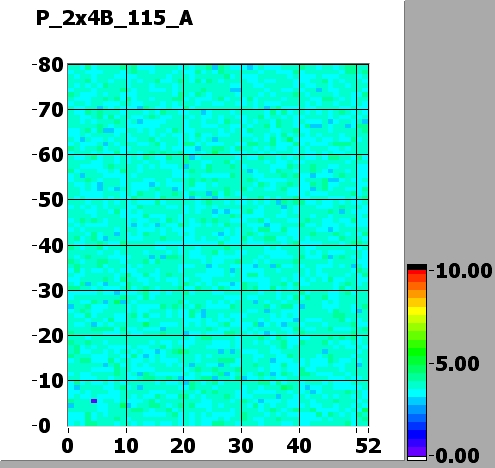

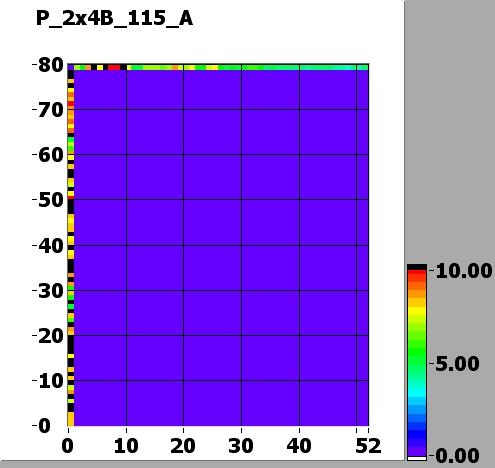

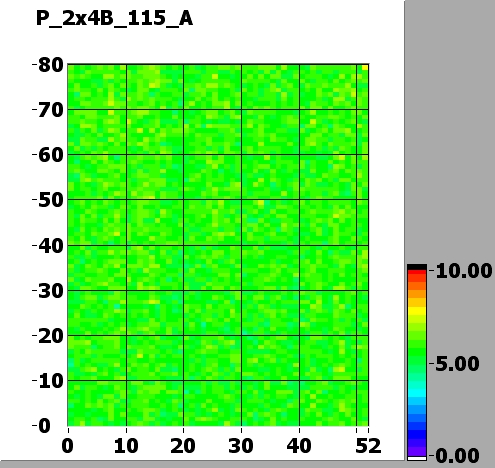

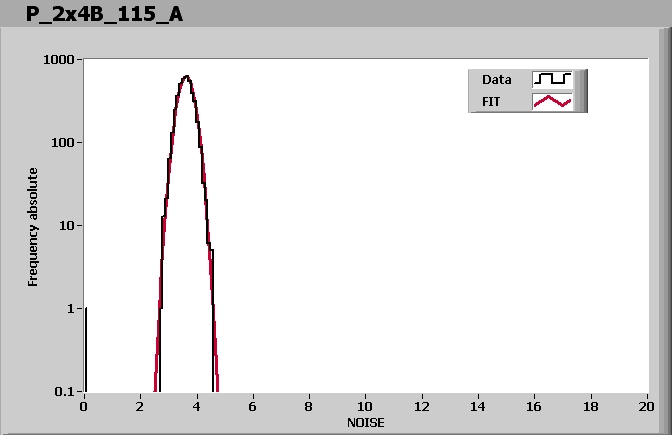

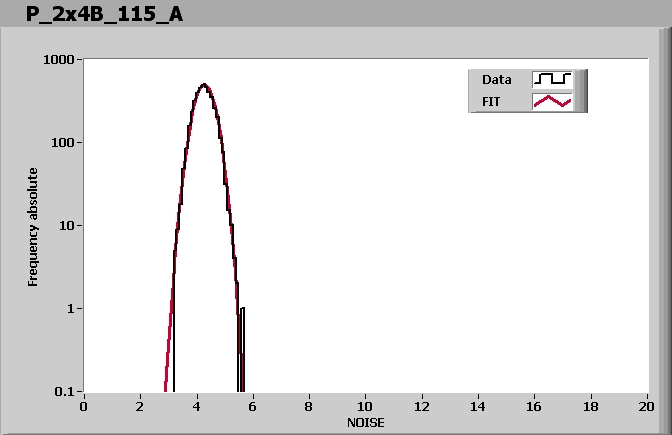

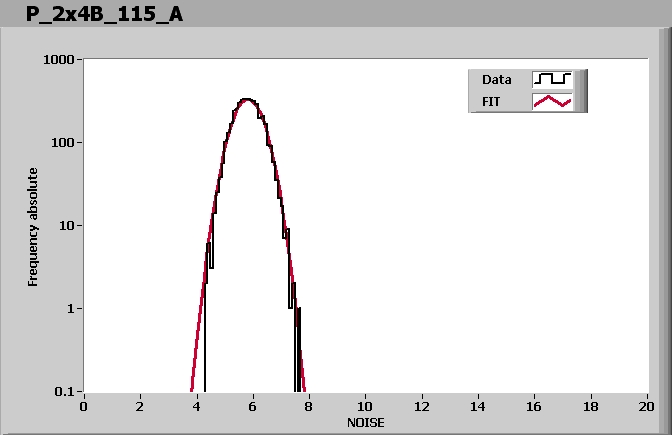

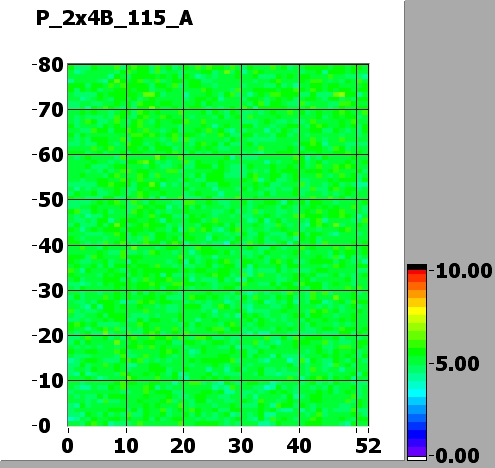

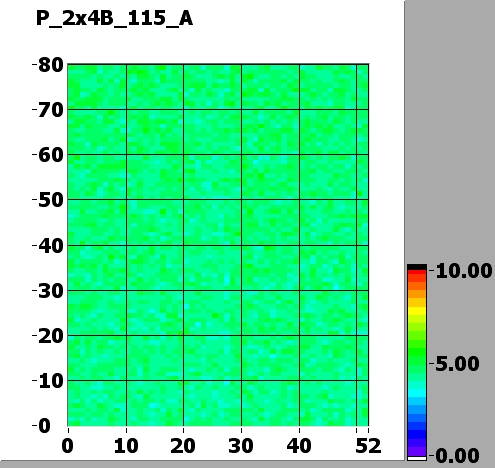

Noise MAP
Efficiency MAP
EXTRA DACs for NOISE
VHldDe | 125 | 135 | 95 | 105 | 115 | 95 | 0 | 95 |
Vsf | 135 | 135 | 140 | 140 | 140 | 150 | 0 | 140 |
VoffsetOp | 65 | 50 | 110 | 85 | 90 | 230 | 0 | 85 |
VIbias_PH | 100 | 100 | 100 | 100 | 105 | 100 | 0 | 95 |
Comment (if any):
This Device have been tested 0Times prior to this one and here are the links to the previous tests:End testing time: 2:09 PM
